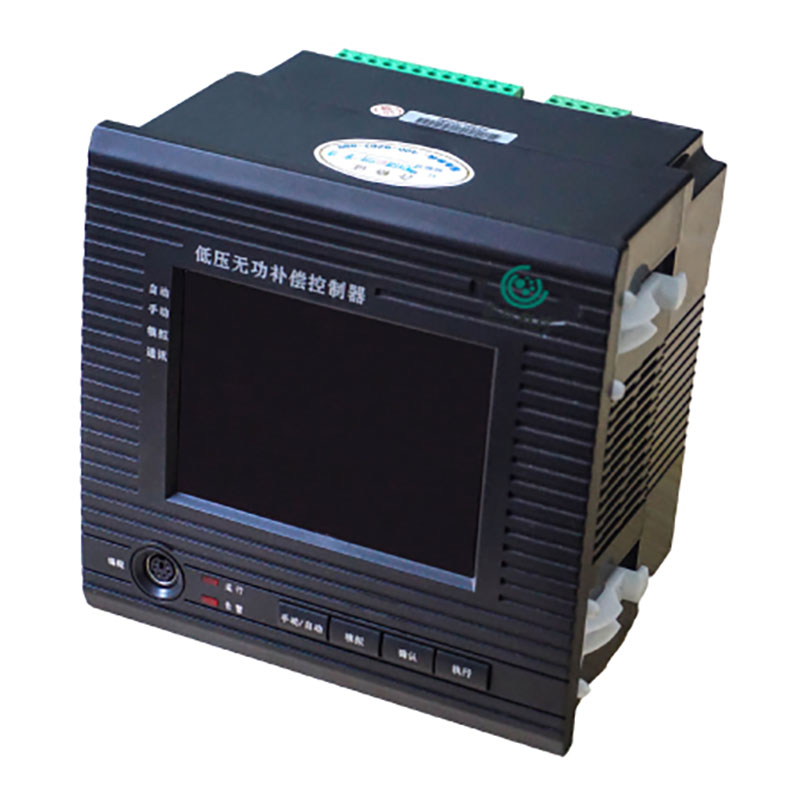

產品概述
低壓無功補償控制器（以下簡稱控制器）是根據國家相關技術標準、規程和用戶的實際要求，采用專用的電力參數采集芯片和32位ARM處理器設計開發的新一代低壓無功補償控制器。產品外形美觀大方，安裝使用方便。通過數碼管顯示和按鍵實現人機對話。通過485通訊與智能集成電力電容器連接?？刂莆锢砹繛殡妷?、電流、功率因素。采交流采樣技術，特別適用于功率因數變動大的場合。動作次數少，控制精度高。

功能特點

    1、通過交流采樣得到電壓、電流、功率、功率因數等數據，并計算出無功缺額。可采集各相電壓、電流2到19次諧波含量計算出總的電壓和電流的諧波畸變率。
    2、動態顯示配電的各個參數值，參數設置簡單快捷，設置的參數斷電不丟失。
    3、自動檢測智能電容器數量及容量等信息，并按電網無功參數控制智能電容器投切。
    4、具有過壓、欠壓、電壓告警、欠流、過溫、電壓，當電網參數超過各設定限制時，控制器快速切除已投入的電容器，并閉鎖輸出，保護電容器安全運行，延長其使用壽命。
    5、采用電壓、電流，功率因數，無功等綜合計算，電壓回差參與控制判斷，使補償更精確，防止投切振蕩。
    6、在動作延時時間內多點采樣上述判據值，根據各點的值來進行無功趨勢潮流判斷，避免了常規控制器的動作點單點采樣所造成的判斷失常，在功率因數變動大的場合，可以準確判斷所需補償?shù)臒o(wú)功功率及補償方向（投或是切）。
    7、具有手動/自動切換功能。置自動時，根據電壓、負荷、功率因數和無功缺額綜合因素控制電容器的投入或切除；置手動時，能手動操作電容器的投入或切除，便于出廠調試及快速投切電容。在手動或自動狀態下均可實現模擬投切。
    8、投切原則：相同容量的電容器按動作次數投切，動作次數最少的先動作，不同容量的電容器按無功缺額動作.

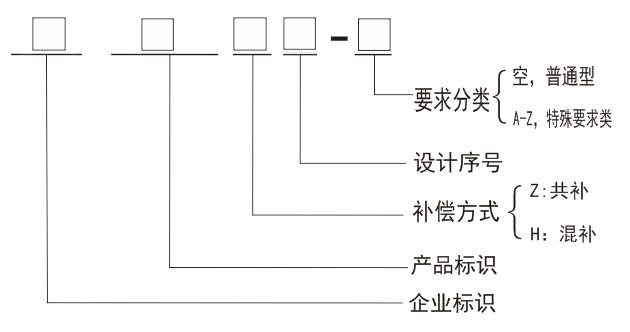

產品型號


說明：混補適合三相不平衡負載場所的無功補償，控制分補智能電容器和共補電容器。

共補適合三相平衡負載場所的無功補償，控制共補智能電容器。

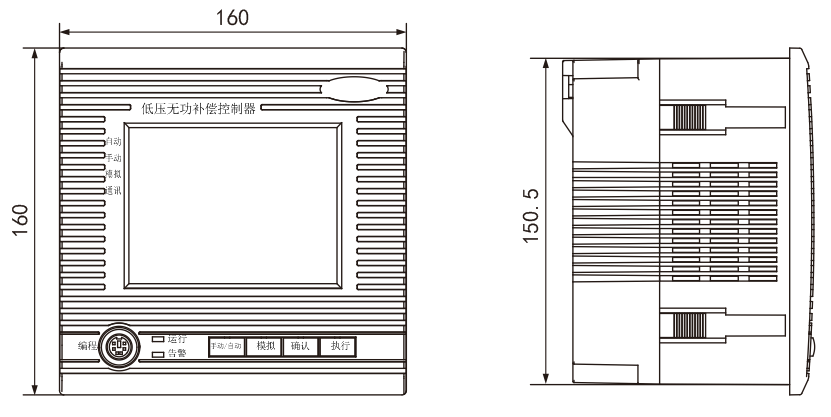

機械安裝：在屏柜上開一151×151mm的方孔，將控制器從屏前推入方孔內，把配給的緊固件插入安裝槽中，上緊螺絲即可把控制器固定在屏上。


使用環境

海拔高度：≤2000m；
相對濕度：≤90%（在溫度為20℃時）；
環境濕度：-25℃～55℃；
無易燃易爆的介質存在，無導電塵埃及腐蝕性氣體存在。

技術參數

1、測量精度：
      電    壓：≤±0.5%（80%～120%額定電壓范圍內）；
      電    流：≤±1.0%（50%～100%額定電流范圍內）；
      功率因數：≤±1.5%；  無功功率：≤±2%；    溫度：≤1℃。
2、輸出方式：通訊控制輸出，控制本公司智能電容器產品。
3、電源條件：
     工作電壓： AC380V ；
     額定頻率： 50Hz；
     功率消耗： ＜5W。
4、組網臺數：共補智能電容器≤24臺；
     總臺數24臺，分補智能電容器≤12臺，

     其余可為共補智能電容器。

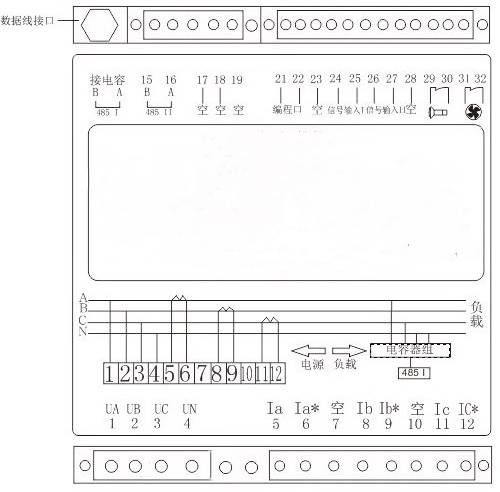

電氣接線：電氣接線按控制器殼上電氣接線原理圖及輸出端子定義準確接線。


混補控制器接線示意圖






共補控制器接線示意圖


說明：
2.1、數據線接口，直接與任意一臺智能容器數據線接品“IN”相連接即可；電壓采樣（1.2.3.4）取自電容柜開關出線端，分補電流采樣(5.6.8.9.11.12)應接進線柜的一次電流互感器輸出端; 共補電流采樣(5.6)應接進線柜的一次電流互感器輸出端;
2.2、連接電纜要求：
電壓回路：額定電壓1kV,1.5mm2銅導線
電流回路：額定電壓1kV,2.5mm2銅導線
485接口：數據線
3、控制器接線圖

  共補控制器與智能電容器接線示意圖


                   混補控制器與智能電容器接線示意圖

共補控制器與抗諧波智能電容器接線示意圖

混補控制器與抗諧波智能電容器接線示意圖
說明：
1、共補控制器如果取樣電流互感器安裝在B相，則電壓取樣線的排列為在B、A、C、N；
2、共補控制器如果取樣電流互感器安裝在C相，則電壓取樣線的排列為C、B、A、N；
3、共補和混補控制器的電流信號沒有極性要求。
4、在共補控制器中,無論電流互感器安裝在哪一相，電流取樣線均接在5、6端子。

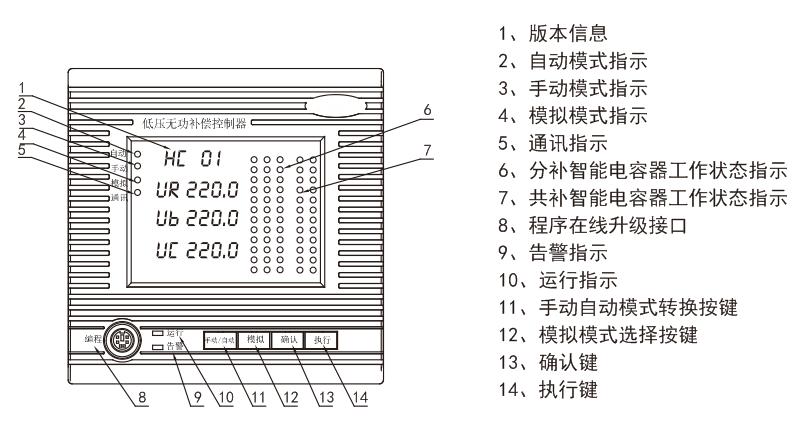

顯示面板與按鍵


注 1、模擬模式是指智能電容器的投切開關不真正動作的模擬模式。
    2、電容器運行指示燈亮為綠色表示電容器在線未投入。
    3、電容器運行指示燈亮為綠色并且閃爍表示電容器正在處于切投延時。
    4、電容器運行指示燈亮為紅色表示電容器投入。
    5、電容器運行指示燈亮為紅色并且閃爍表示電容器故障。
    6、HC-□□軟件版本為控制混補雙臺智能電容器。
    HL-□□軟件版本為控制混補抗諧波智能電容器。
    SC-□□軟件版本為控制共補雙臺智能電容器。
    SL-□□軟件版本為控制共補抗諧波智能電容器。

低壓無功補償控制器


產品概述

低壓無功補償控制器（以下簡稱控制器）是根據國家相關技術標準、規程和用戶的實際要求，采用專用的電力參數采集芯片和32位ARM處理器設計開發的新一代低壓無功補償控制器。產品外形美觀大方，安裝使用方便。通過數碼管顯示和按鍵實現人機對話。通過485通訊與智能集成電力電容器連接。控制物理量為電壓、電流、功率因素。采交流采樣技術，特別適用于功率因數變動大的場合。動作次數少，控制精度高。

一、功能特點

    1、通過交流采樣得到電壓、電流、功率、功率因數等數據，并計算出無功缺額?？刹杉飨嚯妷?、電流2到19次諧波含量計算出總的電壓和電流的諧波畸變率。
    2、動態顯示配電的各個參數值，參數設置簡單快捷，設置的參數斷電不丟失。
    3、自動檢測智能電容器數量及容量等信息，并按電網無功參數控制智能電容器投切。
    4、具有過壓、欠壓、電壓告警、欠流、過溫、電壓，當電網參數超過各設定限制時，控制器快速切除已投入的電容器，并閉鎖輸出，保護電容器安全運行，延長其使用壽命。
    5、采用電壓、電流，功率因數，無功等綜合計算，電壓回差參與控制判斷，使補償更精確，防止投切振蕩。
    6、在動作延時時間內多點采樣上述判據值，根據各點的值來進行無功趨勢潮流判斷，避免了常規控制器的動作點單點采樣所造成的判斷失常，在功率因數變動大的場合，可以準確判斷所需補償?shù)臒o(wú)功功率及補償方向（投或是切）。
    7、具有手動/自動切換功能。置自動時，根據電壓、負荷、功率因數和無功缺額綜合因素控制電容器的投入或切除；置手動時，能手動操作電容器的投入或切除，便于出廠調試及快速投切電容。在手動或自動狀態下均可實現模擬投切。
    8、投切原則：相同容量的電容器按動作次數投切，動作次數最少的先動作，不同容量的電容器按無功缺額動作.


二、產品型號

說明：混補適合三相不平衡負載場所的無功補償，控制分補智能電容器和共補電容器。

共補適合三相平衡負載場所的無功補償，控制共補智能電容器。


三、使用環境

海拔高度：≤2000m；
相對濕度：≤90%（在溫度為20℃時）；
環境濕度：-25℃～55℃；
無易燃易爆的介質存在，無導電塵埃及腐蝕性氣體存在。

四、技術參數

1、測量精度：
      電    壓：≤±0.5%（80%～120%額定電壓范圍內）；
      電    流：≤±1.0%（50%～100%額定電流范圍內）；
      功率因數：≤±1.5%；  無功功率：≤±2%；    溫度：≤1℃。
2、輸出方式：通訊控制輸出，控制本公司智能電容器產品。
3、電源條件：
     工作電壓： AC380V ；
     額定頻率： 50Hz；
     功率消耗： ＜5W。
4、組網臺數：共補智能電容器≤24臺；
     總臺數24臺，分補智能電容器≤12臺，

     其余可為共補智能電容器。


五、機械安裝及電氣接線

1、機械安裝：在屏柜上開一151×151mm的方孔，將控制器從屏前推入方孔內，把配給的緊固件插入安裝槽中，上緊螺絲即可把控制器固定在屏上。

2、電氣接線：電氣接線按控制器殼上電氣接線原理圖及輸出端子定義準確接線。

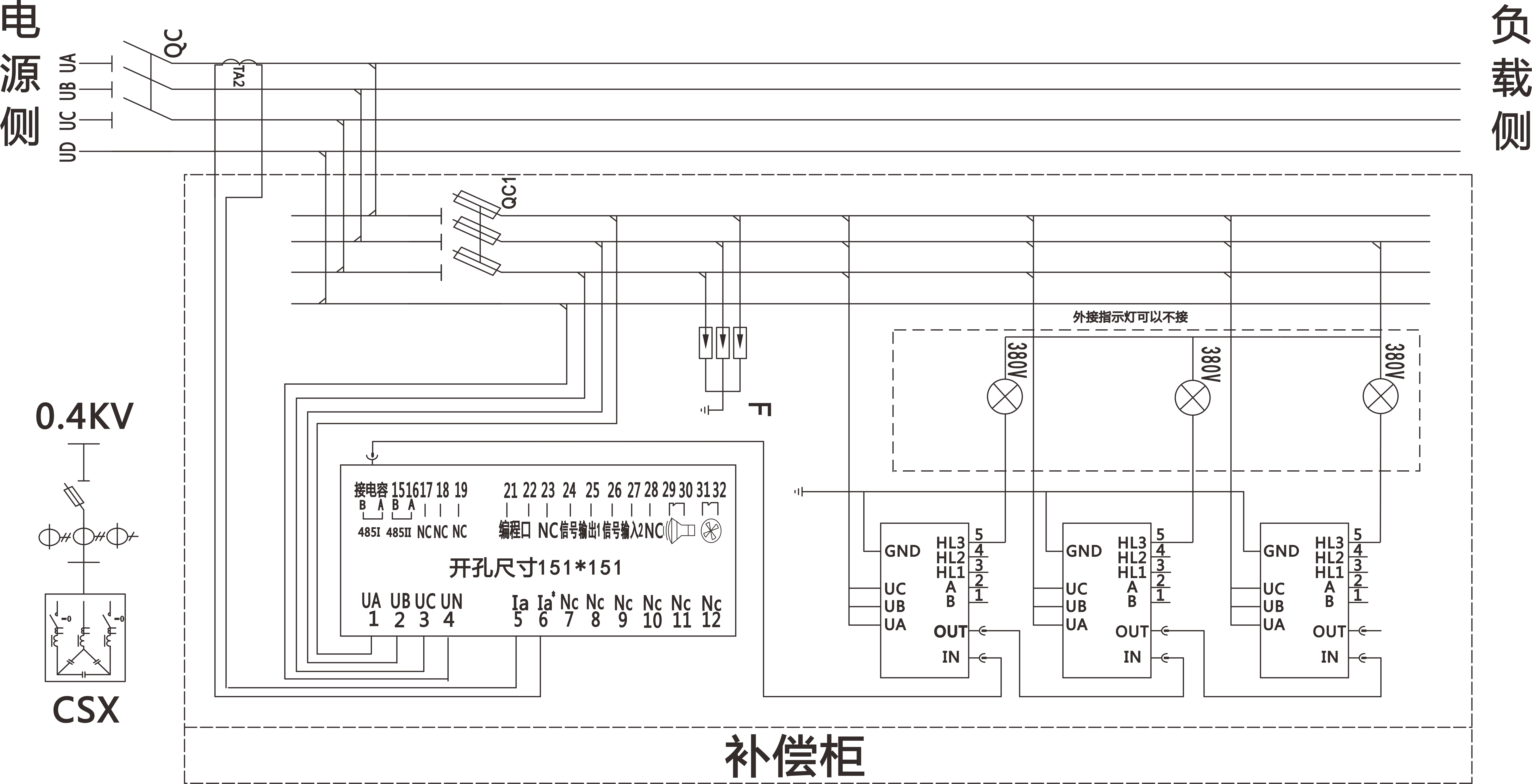

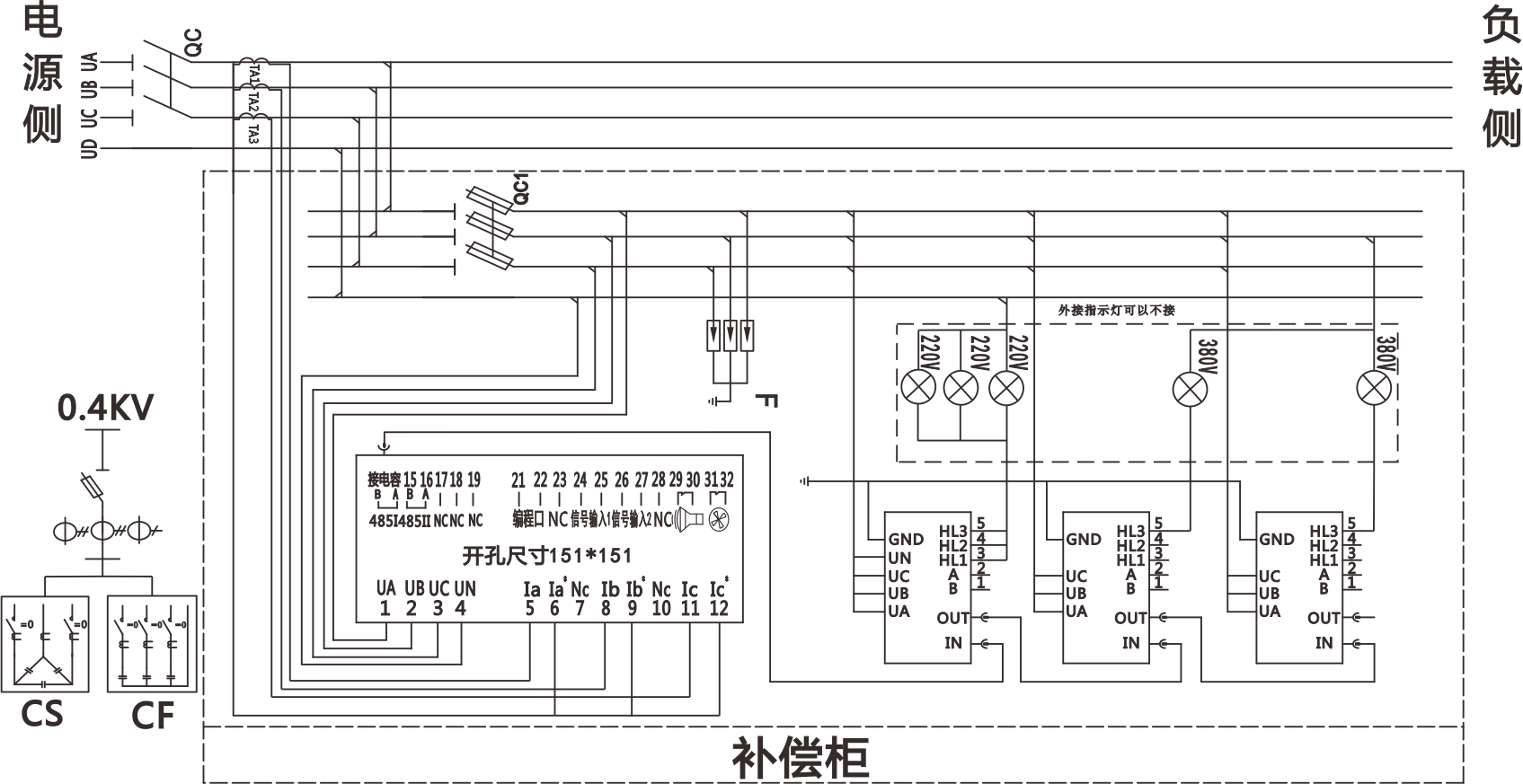

混補控制器接線示意圖

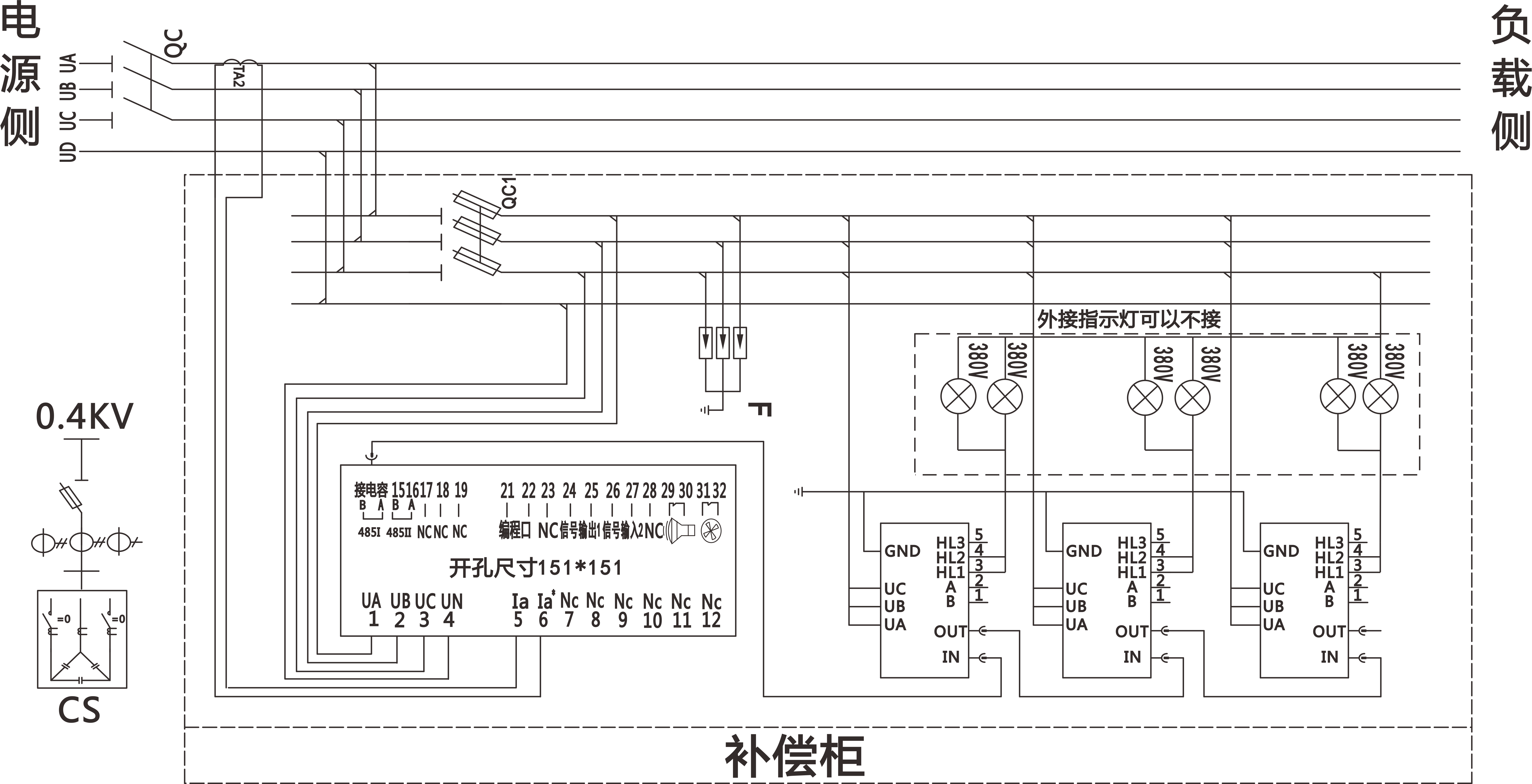

共補控制器接線示意圖
說明：
2.1、數據線接口，直接與任意一臺智能容器數據線接品“IN”相連接即可；電壓采樣（1.2.3.4）取自電容柜開關出線端，分補電流采樣(5.6.8.9.11.12)應接進線柜的一次電流互感器輸出端; 共補電流采樣(5.6)應接進線柜的一次電流互感器輸出端;
2.2、連接電纜要求：
電壓回路：額定電壓1kV,1.5mm2銅導線
電流回路：額定電壓1kV,2.5mm2銅導線
485接口：數據線
3、控制器接線圖

  共補控制器與智能電容器接線示意圖


                   混補控制器與智能電容器接線示意圖

共補控制器與抗諧波智能電容器接線示意圖

混補控制器與抗諧波智能電容器接線示意圖
說明：
1、共補控制器如果取樣電流互感器安裝在B相，則電壓取樣線的排列為在B、A、C、N；
2、共補控制器如果取樣電流互感器安裝在C相，則電壓取樣線的排列為C、B、A、N；
3、共補和混補控制器的電流信號沒有極性要求。
4、在共補控制器中,無論電流互感器安裝在哪一相，電流取樣線均接在5、6端子。


六、顯示面板與按鍵


注 1、模擬模式是指智能電容器的投切開關不真正動作的模擬模式。
    2、電容器運行指示燈亮為綠色表示電容器在線未投入。
    3、電容器運行指示燈亮為綠色并且閃爍表示電容器正在處于切投延時。
    4、電容器運行指示燈亮為紅色表示電容器投入。
    5、電容器運行指示燈亮為紅色并且閃爍表示電容器故障。
    6、HC-□□軟件版本為控制混補雙臺智能電容器。
    HL-□□軟件版本為控制混補抗諧波智能電容器。
    SC-□□軟件版本為控制共補雙臺智能電容器。
    SL-□□軟件版本為控制共補抗諧波智能電容器。


七、開機前的檢查

    1.開機前必須仔細檢查接線是否正確,在確認接線無誤后,將柜門關好.
    2.合上刀開關,數碼管等有顯示內容 ,并且工作指示燈亮且每間隔1-2秒左右閃爍一次,表明控制器工作正常.


八、操作說明

    ***提示:用戶在使用本產品前,盡量熟知產品輪顯內容里面參數名稱和設定名稱及告警信息等所代表含義,詳見表1(混合參數名稱及內容說明),表2(三相共補顯示參數名稱及內容說明)，表3(設定名稱及內容說明)表4（混合補償告警信息說明），表5（三相共補告警信息說明）;控制器采用循環顯示界面，顯示界面分為：參數查看和參數設定兩個界面，參數查看界面內容為參數名稱與參數內容；參數設定界面內容分為參數名稱與參數內容，在操作中按鍵智能向前不能后退。
1.混合參數名稱及內容說明(表1)

序號

參數名稱

顯示內容

注釋

1

FA

0.988

A相功率因數

FB

0.988

B相功率因數

FC

0.988

C相功率因數

2

UA

220.0

A相電壓

UB

220.0

B相電壓

UC

220.0

C相電壓

3

IA

5.000

A相進線二次電流(A)

IB

5.000

B相進線二次電流(A)

IC

5.000

C相進線二次電流(A)

4

QA

24.0

A相無功缺額

QB

24.0

B相無功缺額

QC

24.0

C相無功缺額

5

HA

1.20

A相電壓諧波畸變率

HB

1.20

B相電壓諧波畸變率

HC

1.20

C相電壓諧波畸變率

6

LA

2.00

A相電流諧波畸變率

LB

2.00

B相電流諧波畸變率

LC

2.00

C相電流諧波畸變率

7

TP

30.0

環境溫度

F

50.00

市電頻率（Hz）

ET



告警信息



2.三相共補顯示參數名稱及內容說明(表2)

序號

參數名稱

顯示內容（示例）

注釋



1

UA

220.0

A相電壓（V）

UB

220.0

B相電壓（V）

UC

220.0

C相電壓（V）



2

PF

0.988

功率因數

I

500.0

A相進線一次電流（A）

Q

200.0

三相無功缺額（Kvar）



3

UI

1.20

電壓諧波畸變率

IT

2.00

電流諧波畸變率

TP

30.0

環境溫度（℃）

4

F

50.00

市電頻率（Hz）

ET



告警信息


3、設定名稱及內容說明（表3）

序號

參數名稱

出廠默認值

注釋

1

UH

250.0

過壓設定值 (240V～280V)

UL

180.0

欠壓設定值 (160V～200V)

UO

250.0

電壓告警設定值（V）（235V～250V）

2

PH

0.980

切除門限設定值

(0.970～1.000)

PL

0.940

投入門限設定值(0.850～0.960)

TP

65

過溫設定值 (50℃～85℃)



3

PO

10

投入動作延時設定值(2S～180S)

PC

10

切除動作延時設定值(2S～180S)

UT

5.0

電壓諧波設定值(1%～ 100%)

4

IT

5.0

電流諧波設定值 (1%～100%)

CT

100

電流互感器變比 (1～1250)

QI

50

欠流設定值 (50mA～200mA)

5

DP

1

控制器地址，0-10

6

DC

0

上機位地址，0-10


4.混合補償告警信息說明(表4)
1－0


          0：表示未發生告警； 1：表示發生告警
             告警序號



序號

內容

內容說明

序號

內容

內容說明

1

0－0

A相過壓

13

12－0

A相電流諧波告警

2

1－0

B相過壓

14

13－0

B相電流諧波告警

3

2－0

C相過壓

15

14－0

C相電流諧波告警

4

3－0

A相欠壓

16

15－0

A相電壓缺相

5

4－0

B相欠壓

17

16－0

B相電壓缺相

6

5－0

C相欠壓

18

17－0

C相電壓缺相

7

6－0

A相電壓閉鎖

19

18－0

溫度越限

8

7－0

B相電壓閉鎖

20

19－0

A相電流互感器反相

9

8－0

C相電壓閉鎖

21

20－0

B相電流互感器反相

10

9－0

A相電壓諧波告警

22

21－0

C相電流互感器反相

11

10－0

B相電壓諧波告警

23

22－0

電壓信號相序異常

12

11－0

C相電壓諧波告警

24

23－0

電流信號相序異常


5、三相共償告警信息說明（表5）


1－0


0：表示未發生告警； 1：表示發生告警
          告警序號

序號

內容

內容說明

序號

內容

內容說明



1

0-0

過壓



3

6-0

A相電壓缺相

1-0

欠壓

7-0

B相電壓缺相

2-0

電壓閉鎖

8-0

C相電壓缺相



2

3-0

電壓諧波告警





4-0

電流諧波告警

5-0

溫度越限



5.參數查看
5.1、按執行鍵可以依次查看控制器采集和計算出來的數據。
5.2、查看告警信息時，將顯示界面調到ET的界面下，按確認鍵即可
顯示0－0的內容，然后按執行鍵可以向下翻頁查看具體的告警信息。

6.參數設定
6.1、當開機后, 系統將自動進入正常顯示界面下,長按"確定"鍵3-4秒后，顯示界面將顯示"UH",并且"UH"在閃爍表明此時已進入?yún)?shù)設定界面,連續按"執行"鍵顯示界面將依次閃爍顯示:
UH→UL→UO→PH→PL→TP→PO→PC→UT→IT→CT→QI→DP→DC;字符的后面顯示的為具體的設定值。
6.2、需要修改那一項設定值時，通過按執行鍵將閃爍字符調至該項，然后按確認鍵，閃爍位會向右移至后面的數碼管的第一位，再按確認鍵閃爍位會依次向右移動，在該處閃爍位，按執行鍵可以改變?cè)撐坏闹?→9遞增，閃爍位移到數碼管的最后一位后閃爍回到字符處，該項參數設定完成。

6.3、待設定完所需設定的參數后，按確認鍵3-4秒后返回參數顯示界面。


九、控制器與智能電容器組網試驗
與該控制器連接的智能電容器，不需要設定任何參數，即可實現通訊地址的自動分配。具體的調試方法：
1、依據圖紙檢查控制器和智能電容器的接線，保證接線正確。
2、控制器上電，保證控制器顯示和采集數據正確后，根據需要設定控制器的參數，（該控制器出廠時，參數設置已基本完成，一般只需要設置CT變比值即可，比如采樣互感器變比為2000/5時，CT值要設為400）），完成后保證控制器的功率因數顯示都為1.000避免電容器投入。
3、全部智能電容器都上電后，其通訊指示燈間隔閃爍，表明通訊正常。后將智能電容器的顯示界面調到顯示J-H處，觀察各臺智能電容器的J-H值沒有重復即可（一般耗時5分鐘）。此時，控制器上點亮的綠色LED組數與網絡中智能電容器臺數相符，此時通訊部分調試完成。
4、智能電容器的投切試驗：
4.1、如果試驗的現場能提供電容器投切所需的電流，可以進行實際投切。如果不具備條件可以采用模擬投切（不輸出電流）。模擬進行投切，可通過控制器上“模擬”按鈕來選擇。
        注意：如電容器進行過模擬投切之后，必須對系統進行“斷電重啟”來恢復成正常工作狀態。
4.2、通過控制器上的“手動/自動”按鍵選擇手動模式，按“確認”鍵便可依次投入智能電容器，按“執行”鍵可依次將網絡中投入的智能電容器切除。

5、通訊調試和模擬投切試驗正常，表明整個智能無功補償系統可正常投運。


十、常見的故障分析
1.通電后產品數碼管暗或無顯示
表明工作電源欠壓或無電壓, 否則應檢查進線電源線連接是否可靠;如接線可靠應是產品內部電源線排松動,請及時更換。
2.通訊指示燈不閃爍
表明無通訊,應檢查通訊線是否連接可靠。
3.功率因數、電壓、電流采樣值顯示與實際不符
檢查信號新是否存在開路現象，并確保其相序符合圖紙要求。
十一、售后服務
非常感謝您購買本公司的產品，讓我們有機會向您提供優質的服務，為了使我們的服務讓您更滿意，在購買后請認真閱讀此說明書。
1、保質期
產品自發貨日起一年內，在用戶遵守說明書規定要求，且不要拆開的條件下，若質量有問題，我公司負責維修，一年后公司提供終身有償保修。
本條款若有合同時，以合同約定為準。
