三.       產品外形及安裝尺寸

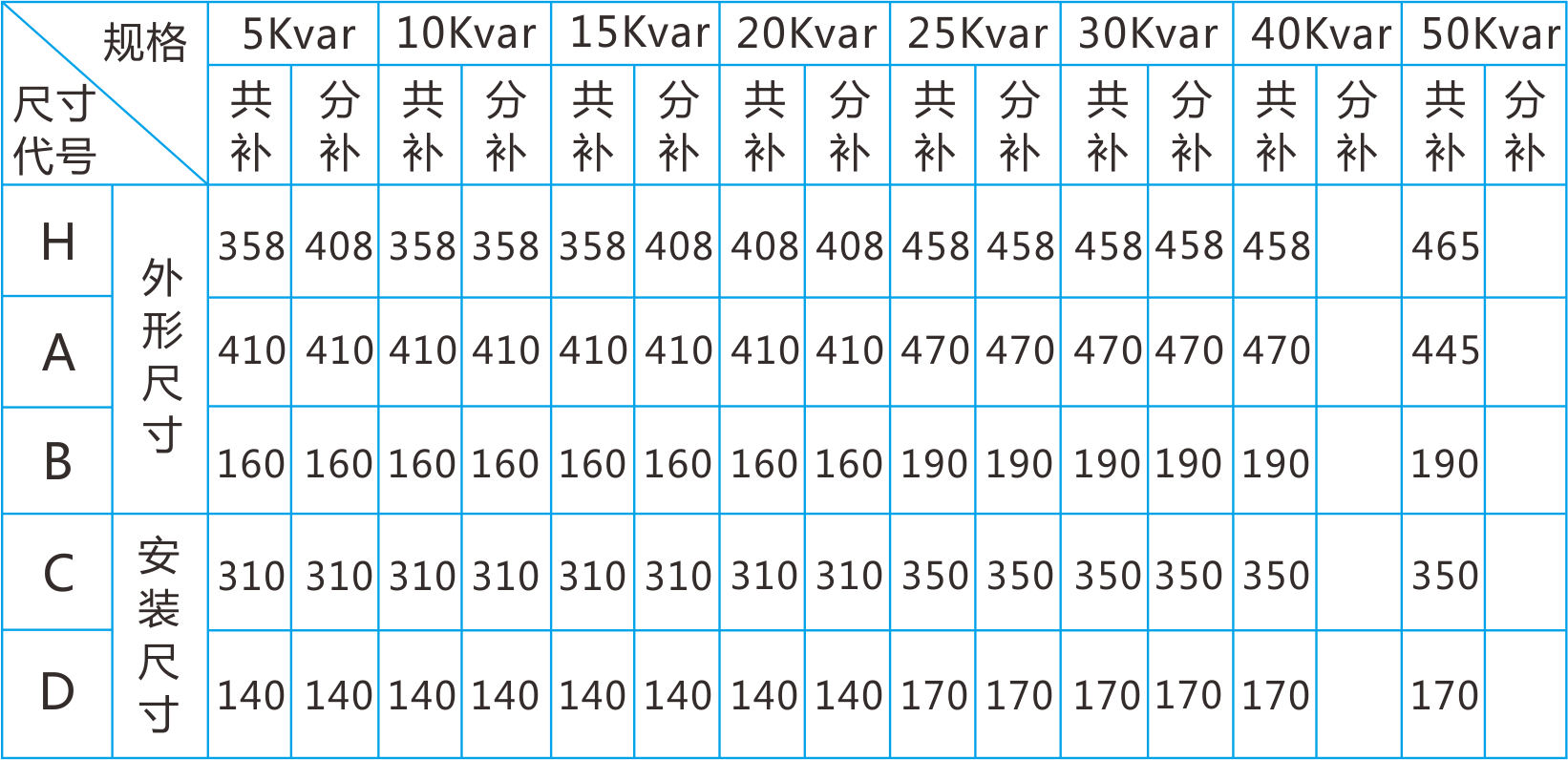

 表1

注：電抗率7%抗諧波電容器外形尺寸見表1。

                              表2

注：電抗率14%抗諧波電容器外形尺寸見表2。

工作環境

輸入電壓：    0.4kV±20%;

工作溫度：    -45℃～55℃；

工作頻率：    50Hz±5%;

相對濕度：   最大95%；

五.       產品應用電氣連接及接線示意

 1、產品的配線要求

產品與電源端的連接導線規格：

一次配線：電源線，需足額標準多芯銅導線；

二次配線：外接指示燈線，接控制器連線；

數據線：產品間數據線和電流信號線；

接地線：產品與外部接地端相連，采用單股銅導線。

2、電氣接線要求

2.1電源線制作如圖所示：接電源線必須擰緊螺絲，用力試?yán)娫淳€，證明十分牢固方可，否則將造成該處過度發熱，損壞產品。

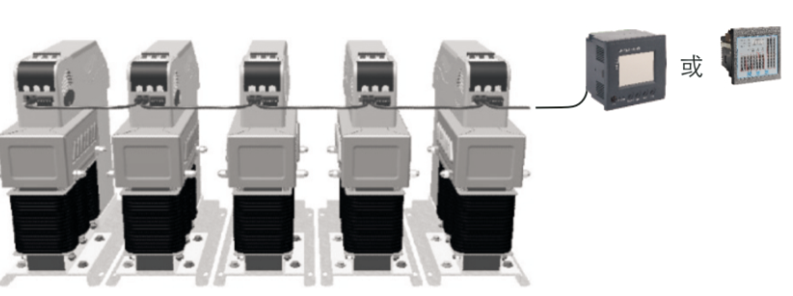

2.2控制器與產品的接線：二次接線需從組柜產品中的首臺或末臺外接485端口與相對應控制器485端口連接，如圖：

2.3有外接指示燈時，根據電容型號選擇合適電壓等級的狀態指示燈，共補電容器指示燈為380V；分補電容器指示燈為220V，共補電容器端子5接一只指示燈，燈的另一端必須接電源UB；分補電容器端子3、4、5分別接指示燈，燈的另一端必須接零線UN(產品指示燈之間不能短接，不能合用一只燈)。

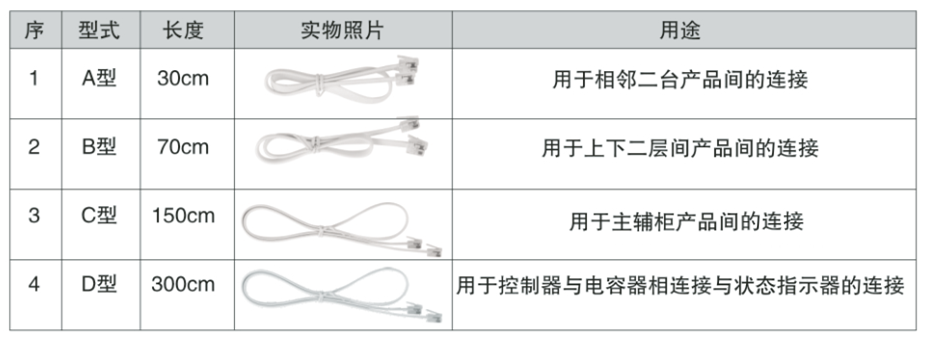

2.4產品與產品組網以及電流信號采集線，采用本公司配置的插拔式數據線。

 2.5接地線端子在產品背面(有標志)，接地線連接應十分可靠，應真正與外部接地端相連。

六.       產品在補償柜里電氣原理圖

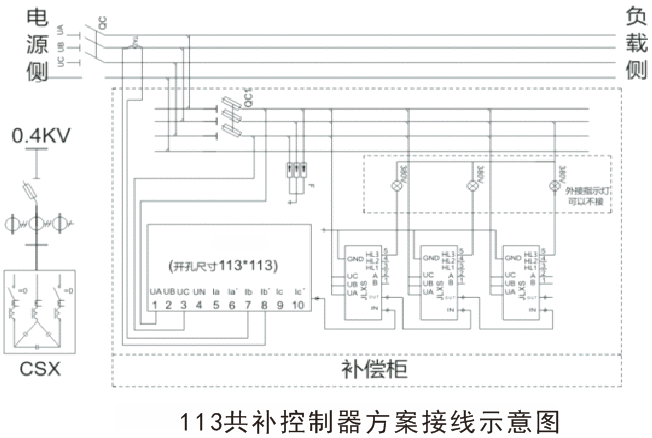

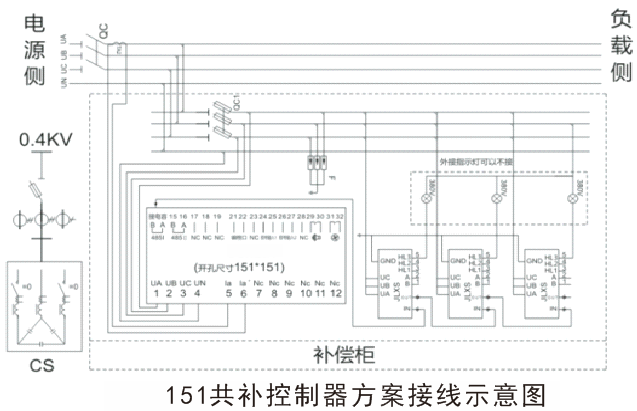

1、三相共補

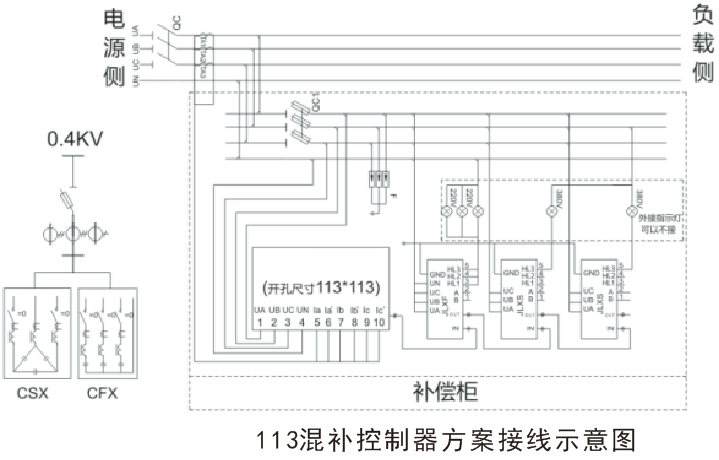

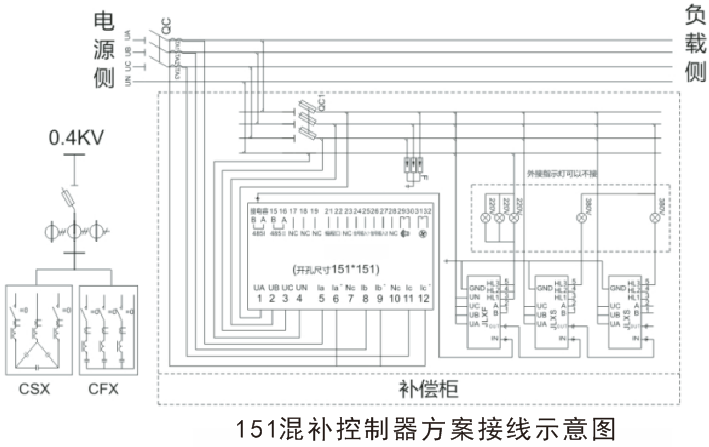

2、三相混合補償

七.       人機聯系面板定義說明

                                                                     三相共補                                                                                                                                                                                                                                                 分相分補

1、三相共補參數輪顯說明

2.分補參數輪顯說明

一.       產品概述

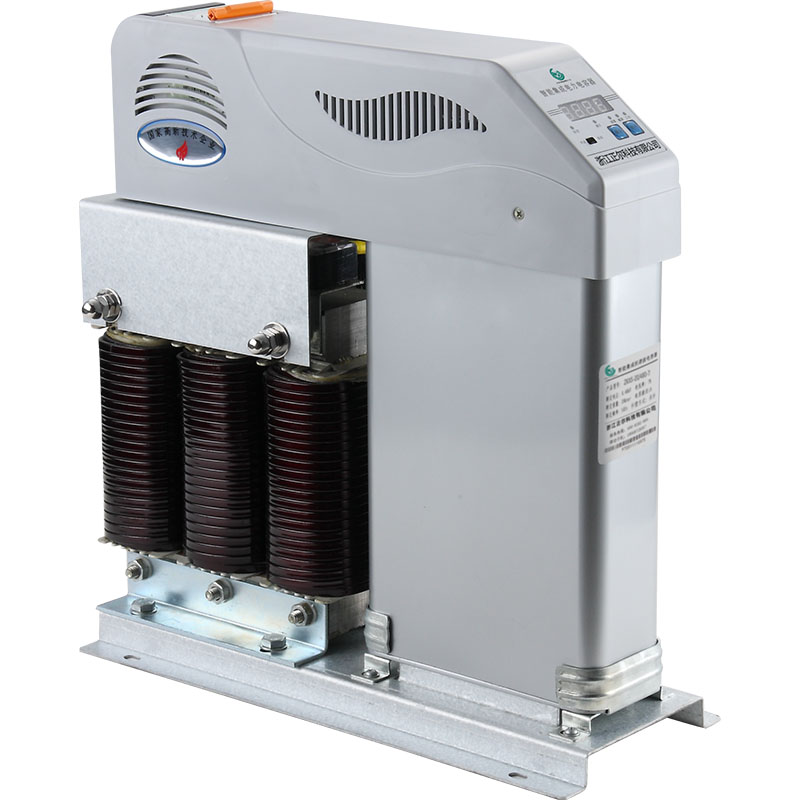

  抗諧波智能電容器是0.4kV低壓電網高效節能﹑降低線損﹑提高功率因數和優化電能質量的新一代無功補償設備。它由智能測控單元、過零投切開關單元、保護單元、濾波調諧電抗器、低壓濾波電力電容器構成。改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適用于諧波十分嚴重的場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。其中串接7％電抗器的產品使用于5次(及5次以上)諧波為主的電氣環境，串接14％電抗器的產品使用于3次（及3次以上）諧波為主的電氣環境。

二.       產品型號規格說明

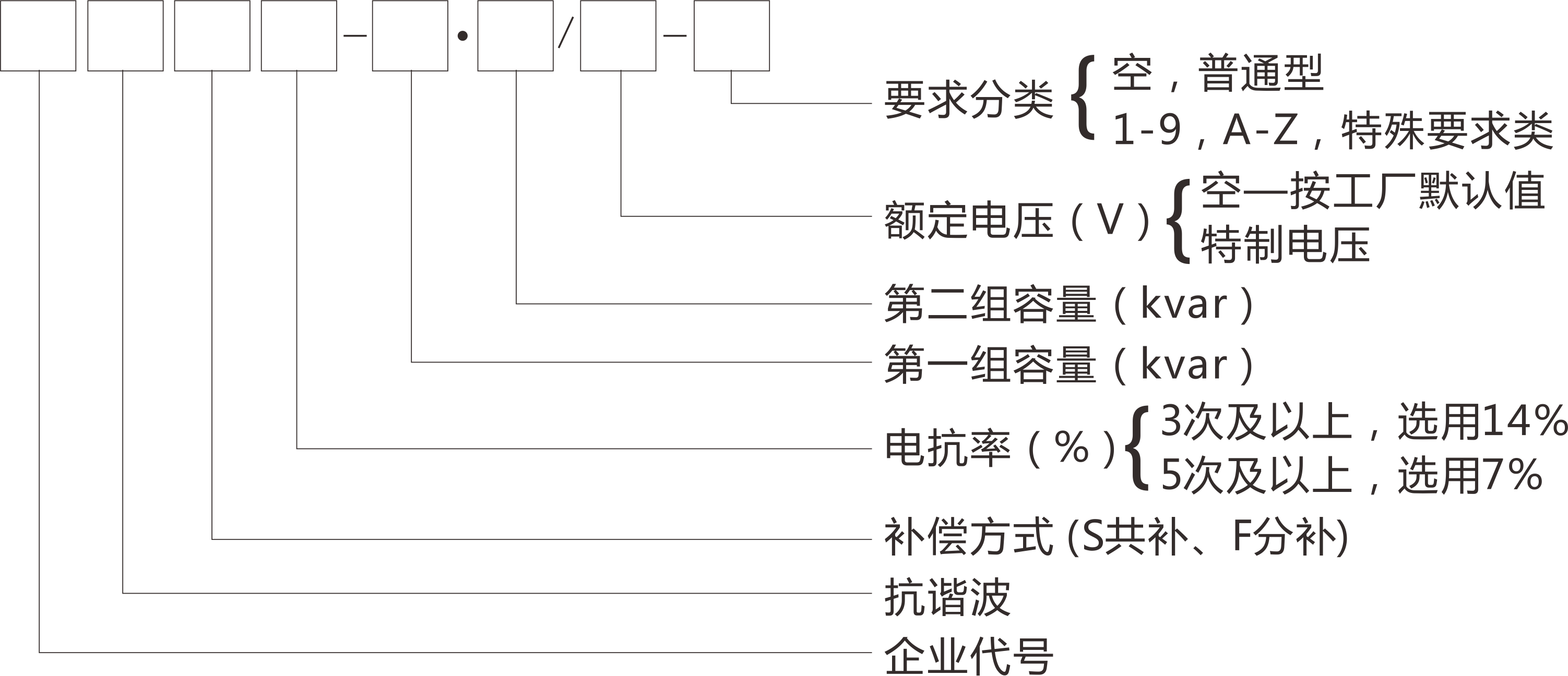

1、型號說明

2、工作環境

   2、1  輸入電壓：    0.4kV±20%;

   2、2  工作溫度：    -45℃～55℃；

   2、3  工作頻率：    50Hz±5%;

   2、4  相對濕度：   最大95%；

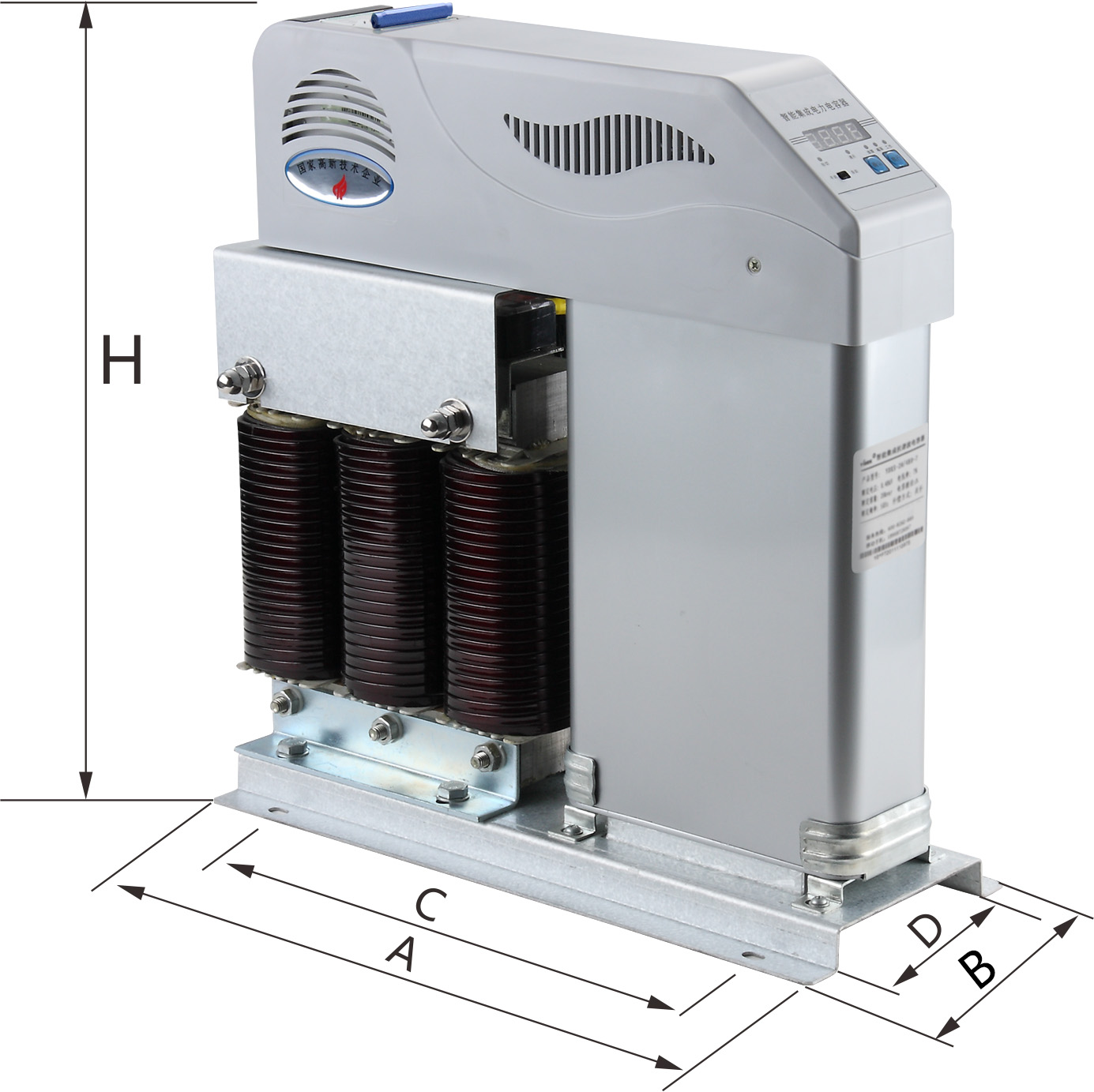

三.       產品外形及安裝尺寸

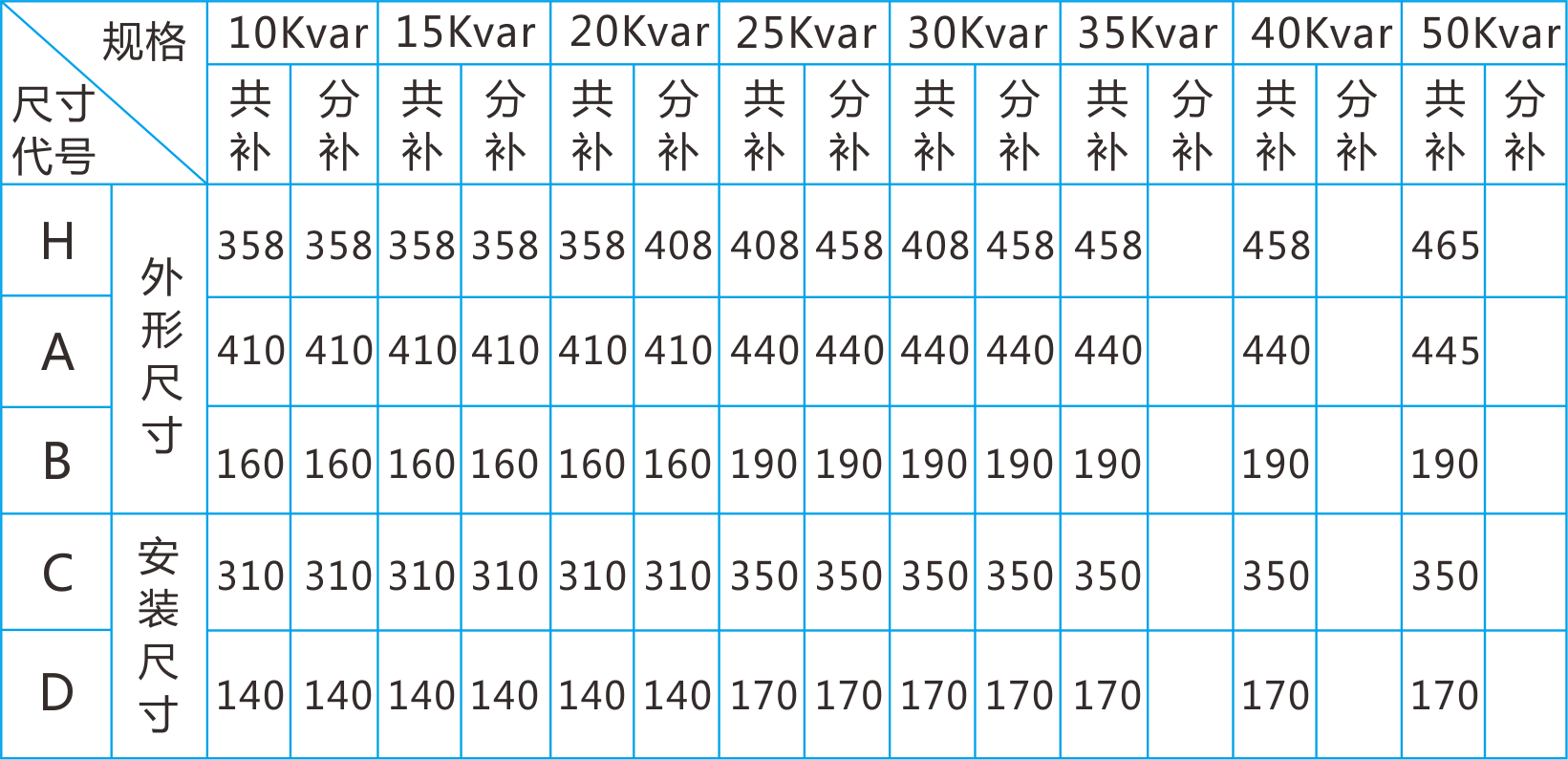

 表1

注：電抗率7%抗諧波電容器外形尺寸見表1。

                              表2

注：電抗率14%抗諧波電容器外形尺寸見表2。

四.       接線端子排列與定義

  產品的接線端子分電源端子和測控聯機端子，均置于產品的后部，三相補償電源端子有：“UA .UB. UC”,分相補償電源端子有：“UA.UB.UC.UN”，測控聯機端子使用插拔件，便于現場調試和調換。產品上有“IN、OUT、1、2、3、4、5”序號標志，接線或調換時應充分注意。

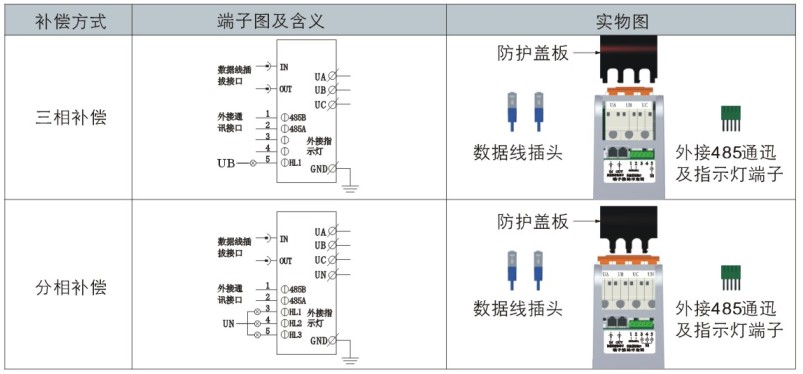

產品端子排列與定義

五.       產品應用電氣連接及接線示意

 1、產品的配線要求

產品與電源端的連接導線規格：

一次配線：電源線，需足額標準多芯銅導線；

二次配線：外接指示燈線，接控制器連線；

數據線：產品間數據線和電流信號線；

接地線：產品與外部接地端相連，采用單股銅導線。

2、電氣接線要求

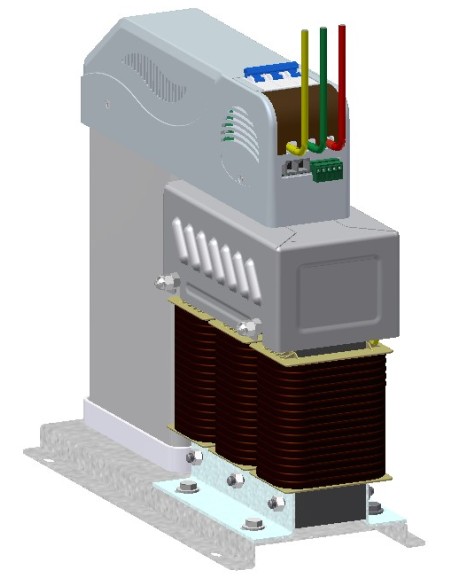

2.1電源線制作如圖所示：接電源線必須擰緊螺絲，用力試?yán)娫淳€，證明十分牢固方可，否則將造成該處過度發熱，損壞產品。

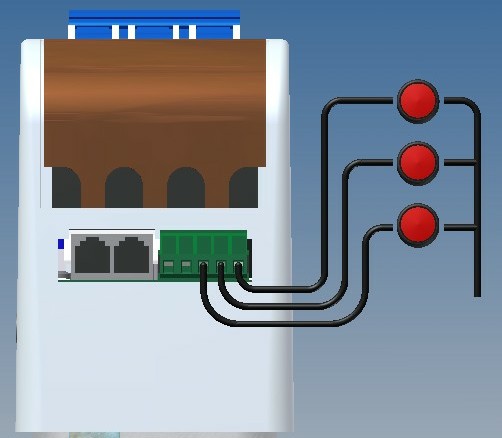

2.3有外接指示燈時，根據電容型號選擇合適電壓等級的狀態指示燈，共補電容器指示燈為380V；分補電容器指示燈為220V，共補電容器端子5接一只指示燈，燈的另一端必須接電源UB；分補電容器端子3、4、5分別接指示燈，燈的另一端必須接零線UN(產品指示燈之間不能短接，不能合用一只燈)。

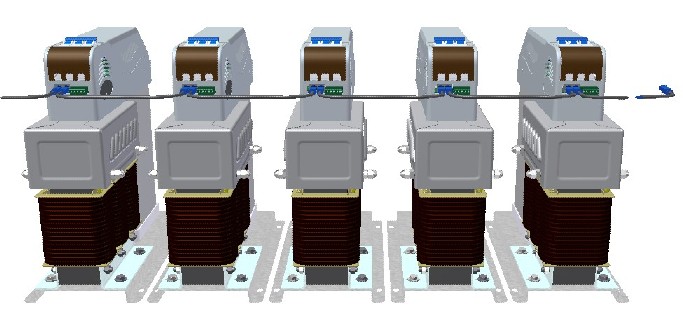

2.4產品與產品組網以及電流信號采集線，采用本公司配置的插拔式數據線。

 2.5接地線端子在產品背面(有標志)，接地線連接應十分可靠，應真正與外部接地端相連。

六.       產品在補償柜里電氣原理圖

1、三相共補

2、三相混合補償

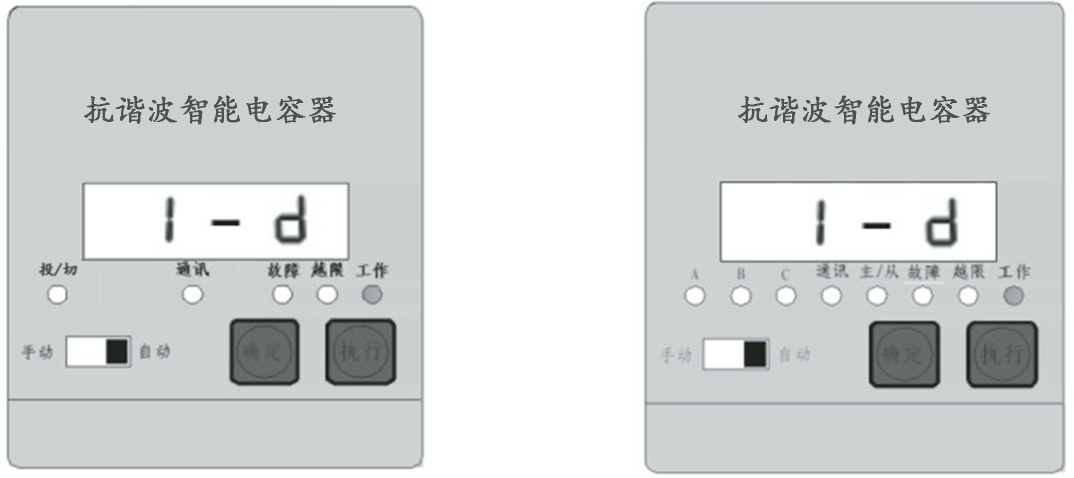

七.       人機聯系面板定義說明

                                                                     三相共補                                                                                                                                                                                                                                                 分相分補

1、三相共補參數輪顯說明

2.分補參數輪顯說明

八.       基本操作方法

1、基本參數檢查

 檢查無誤后，合上開關，面板上綠色電源指示燈長亮，投切指示燈閃爍，數碼管顯示，共補“8-HS→4H01”分補“8-FS→4F01”表示自檢，待自檢完成后顯示“I-d”，按“執行”鍵翻頁,按“確定”鍵可查看參數內容。

2、手動試驗方法

將面板上的“手動/自動”開關撥到手動位置按“確定”鍵投入電容器，面板“投切”綠色指示燈亮，間隔10秒，按“執行”鍵切除電容器，面板“ 投切”綠色指示燈開始閃爍，試驗完畢把“手動/自動” 開關撥到自動位置。

3、出廠檢測與試驗

見相應無功補償控制器說明書。

九.       常見故障及排除方法

注意事項：

1) 電抗器在投運時會產生熱量，電容柜要有散熱措施。如安裝溫控和軸流風機；

2) 現場如粉塵較大，要加強電容柜IP防護等級；

十.       售后服務

非常感謝您購買本公司的產品，讓我們有機會向您提供優質的服務。為了使我們的服務讓您更滿意，在購買后請認真閱讀此說明書。

產品自發貨日起一年內，在用戶遵守說明書規定要求，且頂蓋沒有拆開的條件下，若質量有問題，我公司負責免費維修。一年后公司提供有償保修。本條款若有合同時以合同約定為準。

 維護保養提示

1、受運輸震動影響，螺絲可能會松動；產品通電前，必須將所有接線端子再緊固一遍。

2、電纜接頭受電流熱效應的影響，其微觀結構有可能變化，會影響螺絲的松緊程度；產品投運一個月后，必須將所有接線端子重復緊固一遍。
