產品概述
智能無功補償控制器是集數據采集、無功補償、電網參數分析等功能于一體的新型配電測控設備，適用于交流0.4kV、50Hz低壓配電系統的監測及無功補償控制。
智能無功補償控制器以高速數字信號處理器為核心，采用交流取樣，人機界面為128X64點陣大屏幕液晶顯示器，其具有配電監測、無功補償、諧波分析，自適應頻率算法，輸入信號在45Hz～55Hz之間變化。
2使用條件 |
|
空氣溫度：空氣溫度不高于+65℃,不低于-25℃。
大氣條件：空氣濕度在20℃時不超過90%，在溫度較低時，允許有較高的相對濕度。
海拔高度：不超過2500米。
環境條件：周圍介質無燃爆危險，無腐蝕性氣體，無導電塵埃及雨雪侵蝕，安裝地點不
能劇烈振動。
3終端功能 |
|
A、B、C各相電壓、電流、功率因數
A、B、C各相所配電容器組投切狀態
A、B、C各相有功功率、無功功率
A、B、C各相電壓總諧波畸變率、電流總諧波畸變率，系統頻率，
A、B、C各相3、5、7、9、11、13次電壓諧波含有率
A、B、C各相3、5、7、9、11、13次電流諧波含有率
取樣物理量為無功功率，無投切振蕩。
Y型補償方式
Δ型補償方式
Y+Δ綜合補償方式
4技術數據 |
|
4.1基本參數
|
電源電壓 |
AC 220V±20% |
|
取樣電壓 |
AC 220V±20% |
|
電源頻率 |
50Hz±5% |
|
取樣電流 |
0～5A |
|
整機最大功耗 |
20W（視所控制的投切開關功率而定） |
|
控制輸出接點 |
12路 每路DC12V×30mA |
|
18路 每路DC12V×30mA |
|
|
18路 每路DC12V×40mA |
|
|
24路 每路DC12V×30mA |
|
|
24路 每路DC12V×60mA |
|
電 壓 |
±0.5% |
|
電 流 |
±0.5% |
|
有功功率 |
±1.0 % |
|
無功功率 |
±1.0 % |
|
頻 率 |
±0.5% |
|
功率因數 |
±1.0 % |
|
控制靈敏度 |
30mA |
|
目標COSφ(1) |
0.85～1.00 步長0.01 出廠預置1.00 |
|
目標COSφ(2) |
0.00～0.60 步長0.01 出廠預置0.00 |
|
門限系數 |
0.5～1.2 步長0.1 出廠預置1.00 |
|
投切延時（1） |
00s～600s 步長1/0.02 出廠預置0s |
|
投切延時（2） |
00s～300s 步長1 出廠預置8s |
|
過壓保護 |
230V～280V 步長1V 出廠預置240V |
|
欠壓保護 |
210V～180V 步長1V 出廠預置190V |
|
諧波電壓超限 |
00.0%～25.0% 步長0.5% 出廠預置00.0% |
|
諧波電流超限 |
00.0%～100.0% 步長0.5% 出廠預置00.0% |
顯示及操作 |
|
系統上電后，3秒鐘后自動進入主菜單(如下圖)，延時約30秒后進入自動運行狀態。液晶背光180秒自動關閉，按任意鍵激活背光。
自動運行狀態共有5屏，操作上行或下行鍵可循環顯示各項電網運行數據(顯示根據控制輸出路數不同而不同)。

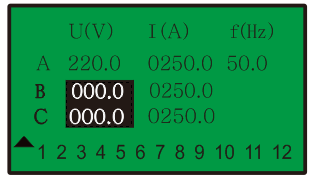

第一屏 顯示實時電壓、電流、電網頻率、電容器投切狀態。
“▲▼”為投切指示，當要投入或切除某路電容器時▲或▼閃爍，表示將要執行的動作。
1～24為輸出狀態，若某路號反顯，表示該路已被投入。否則表示未被投入。

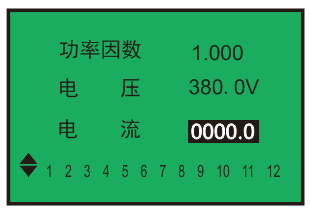

第二屏 顯示有功功率、無功功率、功率因數，電容器投切狀態。
第三屏 顯示各相電壓、電流諧波總畸變率、環境溫度，電容器投切狀態。
第四屏 顯示3、5、7次電壓、電流諧波畸變率。
第五屏 顯示9、11、13次電壓、電流諧波畸變率。
手動功能只作用于補償電容器的強制投切。
按Esc鍵進入主菜單,操作 ▲ ▼鍵選擇“手動控制”,操作“Ent”鍵,進入手動狀態。
如某路電容值反顯時，表示已被投入，否則表示未投入。
如某路容量被設置為“00”時則該路不能投入。操作 ▲ ▼鍵選擇要投入的路號，操作“Ent”鍵則該路電容器執行投入或切除動作。
產品有關參數，出廠已經預置，用戶可根據現場需要進行修改。
所有設置參數自動記憶，掉電不丟失。
如某項參數反顯時，若需修改，可直接操作▲ ▼鍵修改參數。
如某項參數反顯時，若不需修改，可直接操作 “Ent” 鍵選擇其它項參數。
注意：如首次使用，必須按實際現場需要對變比、電容等參數重新設定。
按Esc鍵進入主菜單,操作 ▲ ▼鍵選擇“參數配置”,操作“Ent”鍵,進入設置狀態。
按“Ent”鍵進入，輸入密碼。
按“Ent”鍵進入，選擇要設定的參數項，比如“運行參數”。
按“Ent”鍵進入，選擇要設定的參數項。
第一屏
5.3.3.1 顯示設置
標識：LCD
出廠預置：Chinese
用途：中英文顯示切換
范圍：Chinese English
5.3.3.2密碼設置
標識：PW
出廠預置：0000
用途：確定參數修改權限
范圍：0000-9999
5.3.3.3通訊地址
標識：ID
出廠預置：001
用途：通訊設備地址
范圍：0000-0255
5.3.3.4電流互感器變比設置
標識：CT
出廠預置：0100(500/5)
用途：進線柜電流互感器變比，提供測量與控制參數
5.3.3.5過壓保護設置
標識：U1
出廠預置：240 V
范圍：230V-280V
用途：電網過壓時切除電容器
5.3.3.6欠壓保護設置
標識：U2
出廠預置：190V
范圍：180V-210V
步長：1V
用途：電網欠壓時切除電容器
5.3.3.7投切延時(1)設置
標識：D1
出廠預置：030.0S
范圍：000-600S
用途：設置電容投切延時時間
第二屏
5.3.3.8切投保護延時(2)設置
標識：D2
出廠預置：000S
范圍：00 – 300S
用途：電容放電時間
5.3.3.9門限系數設置.
標識：TK
出廠預置：1.0
范圍：0.5-1.2
步長：0.1
用途：調整電容投入門限
注意：“投切門限”的值是指“投入門限系數”，其與“切除門限系數”的和是1.2。
當TK 設置為1時：
滯后狀態，如果電網無功＞投入門限×預投電容器容值，那么投入該電容器
超前狀態，如果電網無功＞切除門限×已投電容器容值，那么切除該電容器。
需提高補償效果時，可減小門限系數，若需要增加投切穩定范圍時，可增大門限系數。
5.3.3.10通訊速率
標識：BPS
出廠預置：9600
范圍：4800/9600/19200/38400
用途：通訊速度
5.3.3.11目標功率因數設置（1）
標識：COS1
出廠預置：1.00
范圍：0.85-1.00
步長：0.01
用途：功率因數目標管理
注意：保持功率因數在目標設置值,當功率因數不需要太高時可減小目標功率因數設置。
5.3.3.12切除功率因數設置（2）
共補：
標識：COS2
出廠預置：0.00
范圍：0.00-0.60
步長：0.01
用途：特殊場合切除電容
5.3.3.13電壓總諧波畸變率超限設置
共補：
標識：THDu
出廠預置：00.0%
范圍：00.0%-25.0%
步長：0.5%
用途：電壓總諧波畸變率超限保護
5.3.3.17電流總諧波畸變率超限設置
標識：THDi
出廠預置：00.0%
范圍：00.0%-100.0%
步長：0.5%
用途：電流總諧波畸變率超限保護
按“Ent”鍵進入，選擇要設定的參數項。

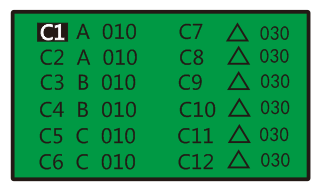

C1-C18： 18路電容（根據輸出路數顯示相應的電容參數）；
每路補償方式和容量均可根據需要任意設置。
注： A 、B、C ：分相電容設置（分補）；
△： 三相電容設置（共補）；
010、030 ：電容容值設置，若設為00.0則該路電容不能進行投切；
超限及故障警示
當電網出現故障或某項參數超限時，對應參數反顯提示某項值的狀態過壓、欠壓、缺相以及某個參數超限。
當電網出現故障或某項參數超限時，對應參數反顯提示某項值的狀態過壓、欠壓、缺相以及某個參數超限。
1 產品概述 |
|
L智能無功補償控制器是集數據采集、無功補償、電網參數分析等功能于一體的新型配電測控設備，適用于交流0.4kV、50Hz低壓配電系統的監測及無功補償控制。
智能無功補償控制器以高速數字信號處理器為核心，采用交流取樣，人機界面為128X64點陣大屏幕液晶顯示器，其具有配電監測、無功補償、諧波分析，自適應頻率算法，輸入信號在45Hz～55Hz之間變化。
2使用條件 |
|
空氣溫度：空氣溫度不高于+65℃,不低于-25℃。
大氣條件：空氣濕度在20℃時不超過90%，在溫度較低時，允許有較高的相對濕度。
海拔高度：不超過2500米。
環境條件：周圍介質無燃爆危險，無腐蝕性氣體，無導電塵埃及雨雪侵蝕，安裝地點不能劇烈振動。
3終端功能 |
|
A、B、C各相電壓、電流、功率因數
A、B、C各相所配電容器組投切狀態
A、B、C各相有功功率、無功功率
A、B、C各相電壓總諧波畸變率、電流總諧波畸變率，系統頻率，
A、B、C各相3、5、7、9、11、13次電壓諧波含有率
A、B、C各相3、5、7、9、11、13次電流諧波含有率
取樣物理量為無功功率，無投切振蕩。
Y型補償方式
Δ型補償方式
Y+Δ綜合補償方式
4技術數據 |
|
4.1基本參數
|
電源電壓 |
AC 220V±20% |
|
取樣電壓 |
AC 220V±20% |
|
電源頻率 |
50Hz±5% |
|
取樣電流 |
0～5A |
|
整機最大功耗 |
20W（視所控制的投切開關功率而定） |
|
控制輸出接點 |
12路 每路DC12V×30mA |
|
18路 每路DC12V×30mA |
|
|
18路 每路DC12V×40mA |
|
|
24路 每路DC12V×30mA |
|
|
24路 每路DC12V×60mA |
|
電 壓 |
±0.5% |
|
電 流 |
±0.5% |
|
有功功率 |
±1.0 % |
|
無功功率 |
±1.0 % |
|
頻 率 |
±0.5% |
|
功率因數 |
±1.0 % |
|
控制靈敏度 |
30mA |
|
目標COSφ(1) |
0.85～1.00 步長0.01 出廠預置1.00 |
|
目標COSφ(2) |
0.00～0.60 步長0.01 出廠預置0.00 |
|
門限系數 |
0.5～1.2 步長0.1 出廠預置1.00 |
|
投切延時（1） |
00s～600s 步長1/0.02 出廠預置0s |
|
投切延時（2） |
00s～300s 步長1 出廠預置8s |
|
過壓保護 |
230V～280V 步長1V 出廠預置240V |
|
欠壓保護 |
210V～180V 步長1V 出廠預置190V |
|
諧波電壓超限 |
00.0%～25.0% 步長0.5% 出廠預置00.0% |
|
諧波電流超限 |
00.0%～100.0% 步長0.5% 出廠預置00.0% |
5 顯示及操作 |
|
系統上電后，3秒鐘后自動進入主菜單(如下圖)，延時約30秒后進入自動運行狀態。液晶背光180秒自動關閉，按任意鍵激活背光。
自動運行狀態共有5屏，操作上行或下行鍵可循環顯示各項電網運行數據(顯示根據控制輸出路數不同而不同)。
第一屏 顯示實時電壓、電流、電網頻率、電容器投切狀態。
“▲▼”為投切指示，當要投入或切除某路電容器時▲或▼閃爍，表示將要執行的動作。
1～24為輸出狀態，若某路號反顯，表示該路已被投入。否則表示未被投入。
第二屏 顯示有功功率、無功功率、功率因數，電容器投切狀態。
第三屏 顯示各相電壓、電流諧波總畸變率、環境溫度，電容器投切狀態。
第四屏 顯示3、5、7次電壓、電流諧波畸變率。
第五屏 顯示9、11、13次電壓、電流諧波畸變率。
手動功能只作用于補償電容器的強制投切。
按Esc鍵進入主菜單,操作 ▲ ▼鍵選擇“手動控制”,操作“Ent”鍵,進入手動狀態。
如某路電容值反顯時，表示已被投入，否則表示未投入。
如某路容量被設置為“00”時則該路不能投入。操作 ▲ ▼鍵選擇要投入的路號，操作“Ent”鍵則該路電容器執行投入或切除動作。
產品有關參數，出廠已經預置，用戶可根據現場需要進行修改。
所有設置參數自動記憶，掉電不丟失。
如某項參數反顯時，若需修改，可直接操作▲ ▼鍵修改參數。
如某項參數反顯時，若不需修改，可直接操作 “Ent” 鍵選擇其它項參數。
注意：如首次使用，必須按實際現場需要對變比、電容等參數重新設定。
按Esc鍵進入主菜單,操作 ▲ ▼鍵選擇“參數配置”,操作“Ent”鍵,進入設置狀態。
按“Ent”鍵進入，輸入密碼。
按“Ent”鍵進入，選擇要設定的參數項，比如“運行參數”。
按“Ent”鍵進入，選擇要設定的參數項。
第一屏
5.3.3.1 顯示設置
標識：LCD
出廠預置：Chinese
用途：中英文顯示切換
范圍：Chinese English
5.3.3.2密碼設置
標識：PW
出廠預置：0000
用途：確定參數修改權限
范圍：0000-9999
5.3.3.3通訊地址
標識：ID
出廠預置：001
用途：通訊設備地址
范圍：0000-0255
5.3.3.4電流互感器變比設置
標識：CT
出廠預置：0100(500/5)
用途：進線柜電流互感器變比，提供測量與控制參數
5.3.3.5過壓保護設置
標識：U1
出廠預置：240 V
范圍：230V-280V
用途：電網過壓時切除電容器
5.3.3.6欠壓保護設置
標識：U2
出廠預置：190V
范圍：180V-210V
步長：1V
用途：電網欠壓時切除電容器
5.3.3.7投切延時(1)設置
標識：D1
出廠預置：030.0S
范圍：000-600S
用途：設置電容投切延時時間
第二屏
5.3.3.8切投保護延時(2)設置
標識：D2
出廠預置：000S
范圍：00 – 300S
用途：電容放電時間
5.3.3.9門限系數設置.
標識：TK
出廠預置：1.0
范圍：0.5-1.2
步長：0.1
用途：調整電容投入門限
注意：“投切門限”的值是指“投入門限系數”，其與“切除門限系數”的和是1.2。
當TK 設置為1時：
滯后狀態，如果電網無功＞投入門限×預投電容器容值，那么投入該電容器
超前狀態，如果電網無功＞切除門限×已投電容器容值，那么切除該電容器。
需提高補償效果時，可減小門限系數，若需要增加投切穩定范圍時，可增大門限系數。
5.3.3.10通訊速率
標識：BPS
出廠預置：9600
范圍：4800/9600/19200/38400
用途：通訊速度
5.3.3.11目標功率因數設置（1）
標識：COS1
出廠預置：1.00
范圍：0.85-1.00
步長：0.01
用途：功率因數目標管理
注意：保持功率因數在目標設置值,當功率因數不需要太高時可減小目標功率因數設置。
5.3.3.12切除功率因數設置（2）
共補：
標識：COS2
出廠預置：0.00
范圍：0.00-0.60
步長：0.01
用途：特殊場合切除電容
5.3.3.13電壓總諧波畸變率超限設置
共補：
標識：THDu
出廠預置：00.0%
范圍：00.0%-25.0%
步長：0.5%
用途：電壓總諧波畸變率超限保護
5.3.3.17電流總諧波畸變率超限設置
標識：THDi
出廠預置：00.0%
范圍：00.0%-100.0%
步長：0.5%
用途：電流總諧波畸變率超限保護
按“Ent”鍵進入，選擇要設定的參數項。
C1-C18： 18路電容（根據輸出路數顯示相應的電容參數）；
每路補償方式和容量均可根據需要任意設置。
注： A 、B、C ：分相電容設置（分補）；
△： 三相電容設置（共補）；
010、030 ：電容容值設置，若設為00.0則該路電容不能進行投切；
超限及故障警示
當電網出現故障或某項參數超限時，對應參數反顯提示某項值的狀態過壓、欠壓、缺相以及某個參數超限。
當電網出現故障或某項參數超限時，對應參數反顯提示某項值的狀態過壓、欠壓、缺相以及某個參數超限。
6安裝與測試 |
|
在打開本機的包裝準備安裝前，應仔細檢查是否有損壞跡象，檢查附件和說明書是否齊全，如發現問題，請及時與供應商聯系。
接入電源，通電檢測操作功能和顯示是否正常。

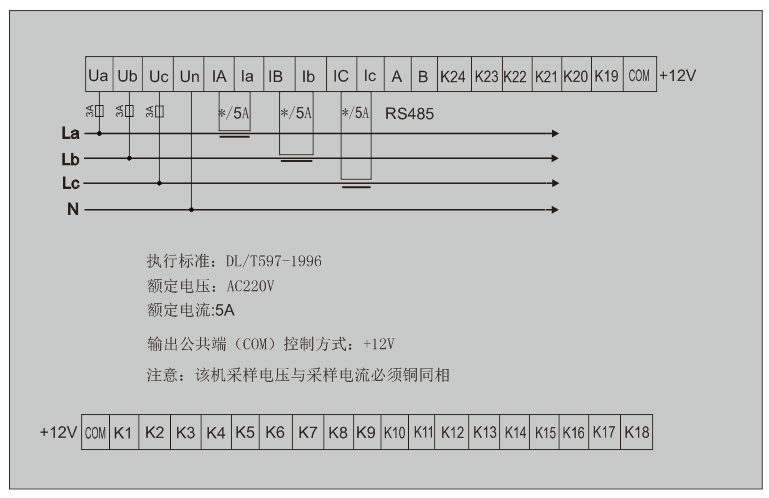

接線圖如下：
6.2安裝尺寸
外形尺寸：144*144*95mm
開口尺寸：138*138mm
嵌入深度：110mm
6.3接線須知
在考慮安裝方案時，應遵循易于安裝，觀察采集方便，有利于信號、電源及接地的走線原則。
本機工作電源與A相電壓采樣通道復用，AC220V±20%。
電壓信號線兼作本機電源輸入，應選用1.5mm2單股銅導線，并盡量遠離高壓電，大電流載體，以減少電磁影響。
為了不影響測量精度，電流信號線應選用2.5mm2單股銅導線，并應讓導線盡可能短。
接點輸出容量是5A/AC220V，電平輸出容量是DC12V/40mA，連線時應盡量遠離輸入回路、高電壓、大電流載體。
7 開箱檢查 |
|
打開外包裝，檢查控制器外觀是否完好，附件和說明書是否齊全。
如發現控制器外殼有損壞，或附件和說明書不齊全時，請及時與供應商聯系。
8安全操作警告 |
|
1、本機上電之前應仔細檢查裝置是否可靠接地；
2、只有熟悉該機操作手冊的專業技術人員才允許安裝、運行或檢修本機；
3、本機的安裝必須遵照所有有關的安全操作規程，必須通過正確的接線和電線尺寸來保證操作的安全性和運行的可靠性以及測量的準確性。
4、電源輸入、CT二次側，均會產生危害人身安全的高電壓，在操作時應小心，嚴格遵守用電安全操作規程。
5、在檢修、安裝和調換本機時，必須確保斷開電源和短接CT二次側回路；
6、在帶電采集、設置數據時，無論何種情況下都不得接觸帶電部分。
9 簡單故障排除 |
|
1、不顯示
請檢查電源線是否接好。
2、某相無數據
請檢查該相接線是否牢靠。
3、COS?值隨著電容器投切而該項無變化
請檢查取樣電流互感器位置是否正確（取樣電流=負載電流+電容電流）。
4、COS?值的錯誤
請檢查取樣電壓信號與取樣電流信號是否為對應的相，兩者不能為同相。
5、電流顯示為“0.0A”
請檢查電流互感器與控制器電流信號端子線路是否開路或是沒有負載。
6、電流顯示錯誤
請檢查參數設置項中的“CT變比”中配置的值是否與取樣電流互感器的比值一致。
7、強制切除電容器
請核對電網某項指標是否超出設定的保護范圍，此時控制器會有相應報警指示。
8、補償效果欠佳（COS?值?。?/span>
第一，可通過重新配置參數設置項中的幾項來實現，提高“目標COS?”的值，或是
減小“投切門限”的值，我們推薦值分別是1.00和1.0，每組電容值設定與實際的物
理值相同。
第二，要根據現場情況合理配置電容器的容量。如果是分級補償，應盡量減小各級電容的容量差。
9、若以上檢查無法排除故障，請更換一臺控制器再作判斷，或直接與經銷商聯系獲取
幫助。
歡迎來到我們的網站！請以下列形式隨時發送您的信息并詢問我們，我們會盡快與您聯系并提供相應的服務。

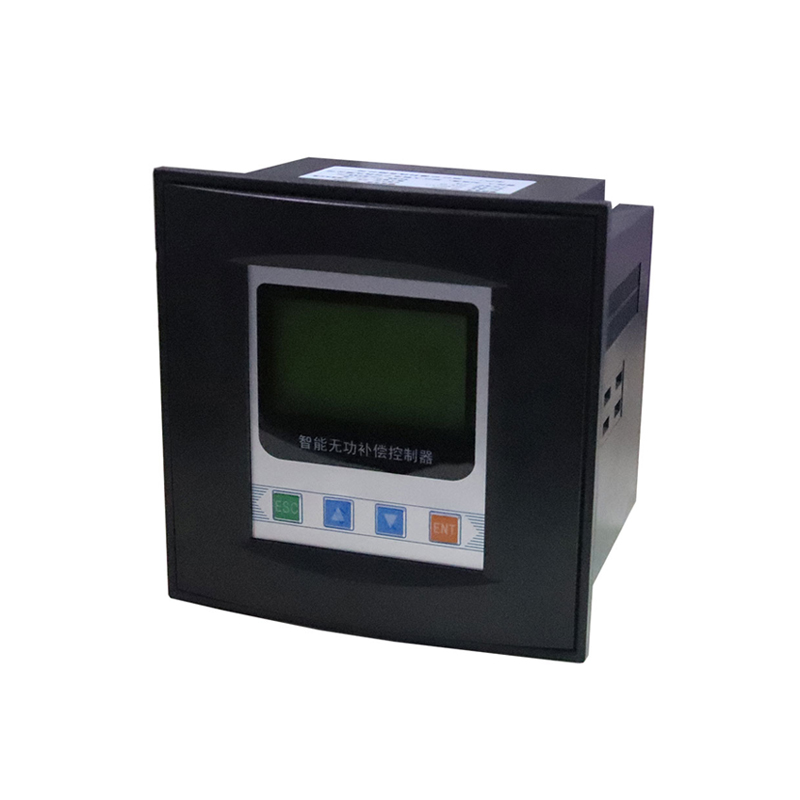

智能無功補償控制器是集數據采集、無功補償、電網參數分析等功能于一體的新型配電測控設備，適用于交流0.4kV、50Hz低壓配電系統的監測及無功補償控制。
智能無功補償控制器以高速數字信號處理器為核心，采用交流取樣，人機界面為128X64點陣大屏幕液晶顯示器，其具有配電監測、無功補償、諧波分析，自適應頻率算法，輸入信號在45Hz～55Hz之間變化。
