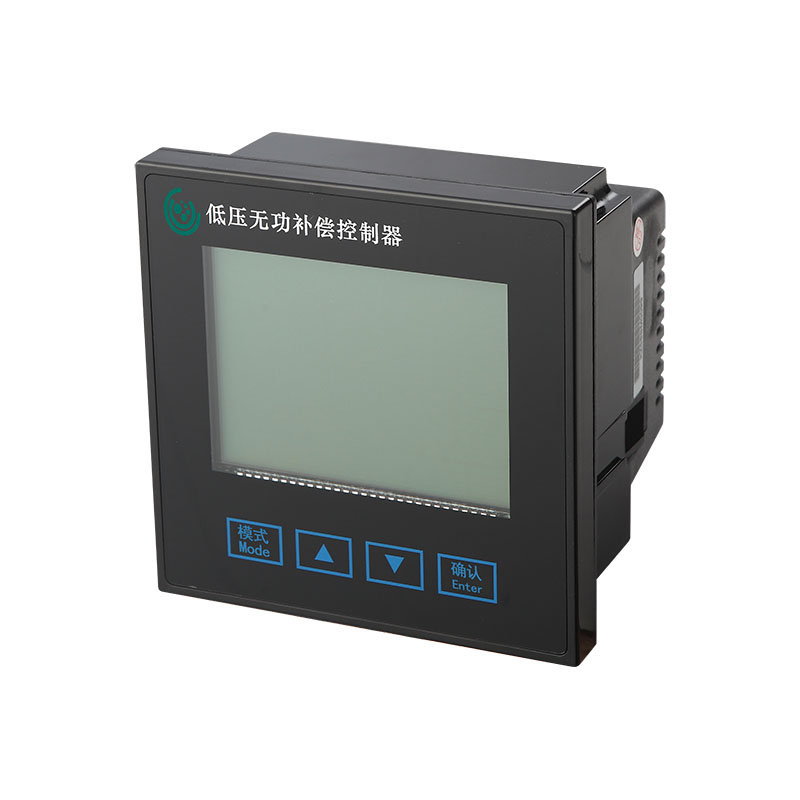

9CK系列低壓無功控制器

低壓無功補償控制器(簡稱控制器)是本公司在吸收了國內外多個無功自動補償控制器技術的基礎上研發出來的新一代產品,款式新,功能全,安裝使用靈活,全中文液晶菜單,操作方便。

在線服務

電話:18968728092

電子郵件: zjzhenger@126.com

QQ: 827485583

手機: 18968728092

產品概述
低壓無功補償控制器(簡稱控制器)是本公司在吸收了國內外多個無功自動補償控制器技術的基礎上研發出來的新一代產品,款式新,功能全,安裝使用靈活,全中文液晶菜單,操作方便。
控制器采用RS-485通訊與本公司生產的智能集成電力電容器連接,集成化程度高,外形美觀大方,通用儀表尺寸,安裝方便,接線極為簡單,能大大提高整柜生產效率,整體提升產品質量。

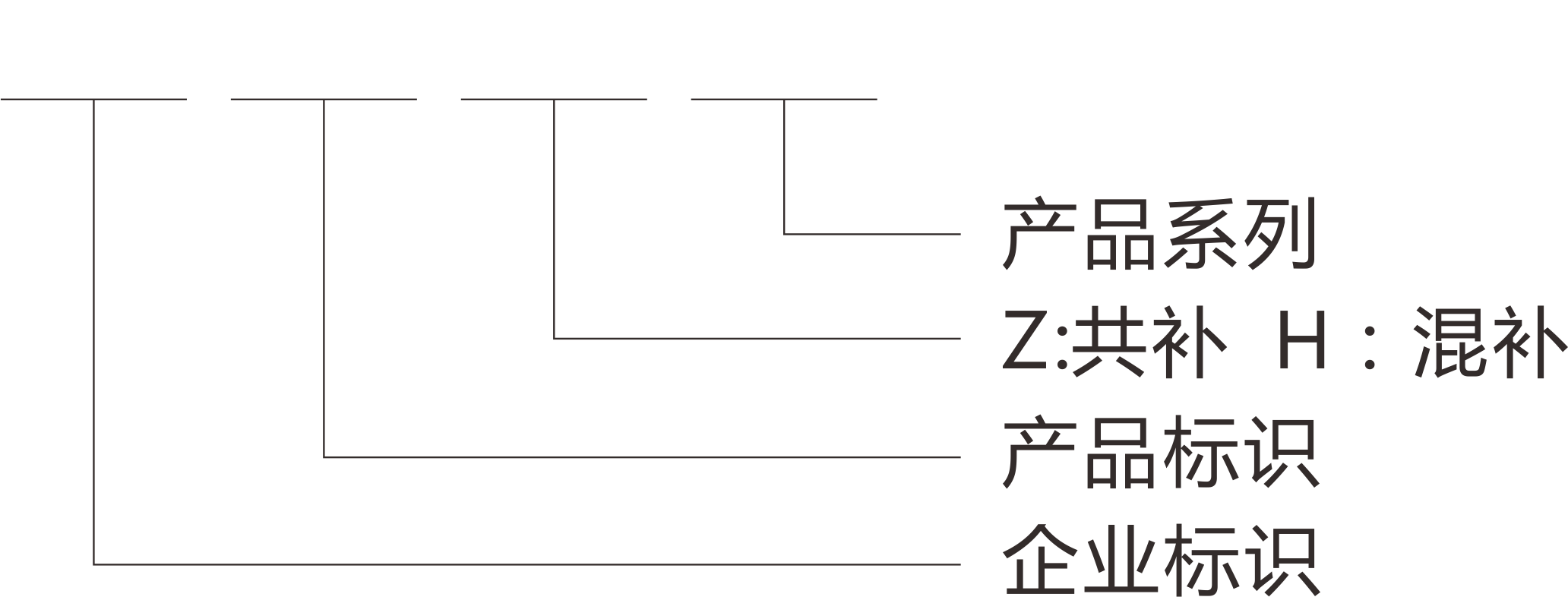

產品型號




二.功能特點

1.顯示功能

1)采用中文液晶顯示方式,最多可顯示30臺智能集成電容器狀態,可顯示各種運行參數和設置參數。
2)采用觸摸按鍵方式,美觀大方。
2.參數設置功能
1)過壓保護、過壓閉鎖、欠壓保護、欠流保護、諧波保護、溫度保護等保護定值的設置;
2)延時時間、投入、切除門限等投切限值的設置;
3.測量功能
1)取樣互感器極性自動判別,接入時無需考慮極性要求;
2)配電電壓、電流、功率因數、有功功率、無功功率、諧波測量。
4.控制功能
1)自動、手動控制智能電容器的投切。自動控制時,根據受控物理量-功率因數進行投切;
2)智能電容器循環投切;
3)最多可同時控制30臺智能集成電力電容器。
5.保護功能
配電系統諧波保護、過電壓保護、過電壓閉鎖、欠電壓保護、缺相保護、欠流保護、溫度保護。
6.信號功能
1)各臺智能電容器投運、退運狀態信號顯示;
2)配電參數越限信號(過壓、欠壓、欠流、諧波等)顯示;
3)智能電容器故障顯示。

三、使用環境

工作溫度:-20℃-60℃

相對濕度:≤90%(20℃)
大氣壓力:79.5-106.5kpa
海拔高度:≤3000m
防護等級:   IP30-面板IP40
安裝環境:   戶內
無易燃易爆的介質存在,無導電塵埃及腐蝕性氣體存在。

四、技術參數

1.電源條件
工作電壓:交流220V(分補)或380V(共補)
電壓偏差:±20%
取樣電流:≤5A
功率消耗:<5W
額定頻率:50Hz±5%
輸入阻抗:≤0.2Ω
2.測量精度
電    壓:≤±1%(在80%~120%額定電壓范圍內);
電    流:≤±1.0%(在10%~100%額定電流范圍內);
功率因數:≤±1.5%
無功功率:≤±2%
溫    度:≤1℃
靈 敏 度:≤200mA
3.輸出方式
RS485通訊,控制本公司智能集成電容器。
組網臺數:YD-9CKZ-100可以連接30臺共補電容器;
YD-9CKH-100可以連接分補≤10臺,總臺數(共補+分補)≤30臺;
4.執行標準:JB/T9663-2013   無功功率自動補償控制器

五、安裝與接線

1.安裝

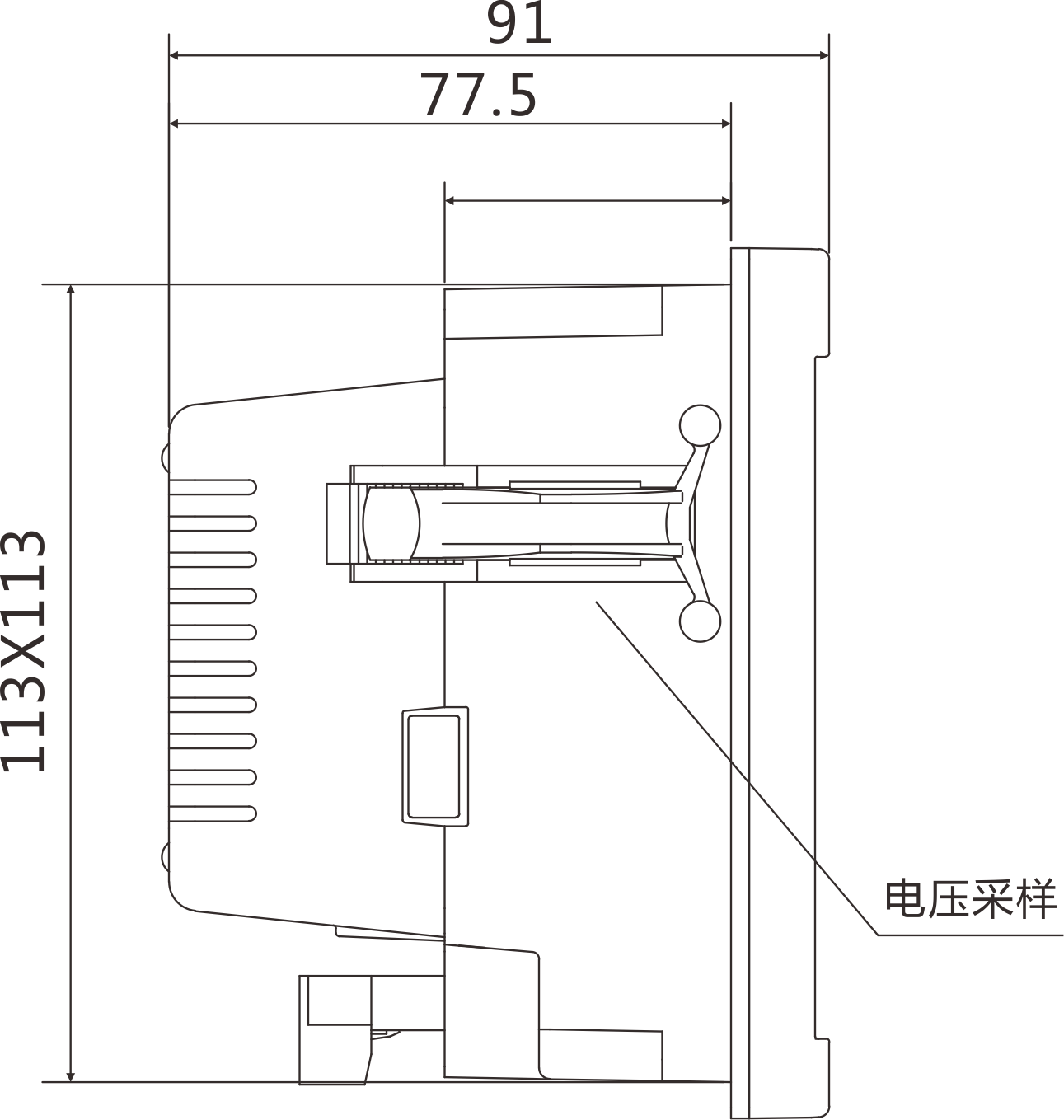

在屏柜上開113*113mm的方孔,將本產品從屏前推入方孔內,把配給的緊固件插入安裝槽中,上緊螺絲即可固定在屏上。





2.電氣接線
表1混補控制器接線端子排列





18

17

16

15

14

13

12

11





485A

電容

485B

電容

485A

預留

485B

預留

1

2

3

4

5

6

7

8

9

10

UA

UB

UC

UN




表2共補控制器接線端子排列





18

17

16

15

14

13

12

11





485A

預留

485B

預留

1

2

3

4

5

6

7

8

9

10

UA

UC

485B

電容

485A

電容


注:
表1中  1:UA、UB、UC、UN為電壓采樣信號;
2: 為電流采樣信號;
表2中  1:UA、UC為電壓采樣信號;
2:  為電流采樣信號;
電流采樣信號取自于總進線柜,不得取自電容柜;預留485A、485B通訊端子為與上位機、主站連接通信;485A、485B可以使用數據線連接方式和智能集成電容器通信;共補如果電流取樣為A相,這時電壓取樣為B相、C相;如果電流取樣為C相,這時電壓取樣為A相、B相。


連接電纜要求
1.電壓回路:額定電壓1KV,1.5平方毫米銅導線;
2.電流回路:額定電壓1KV,2.5平方毫米銅導線;
電氣接線圖:

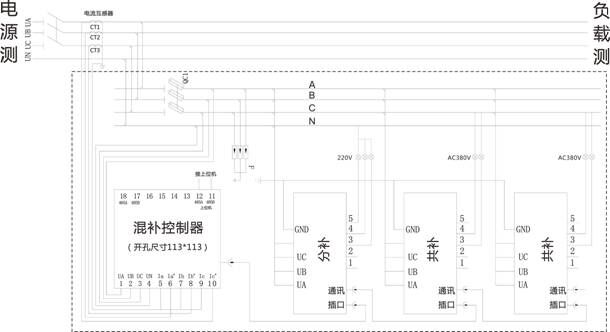

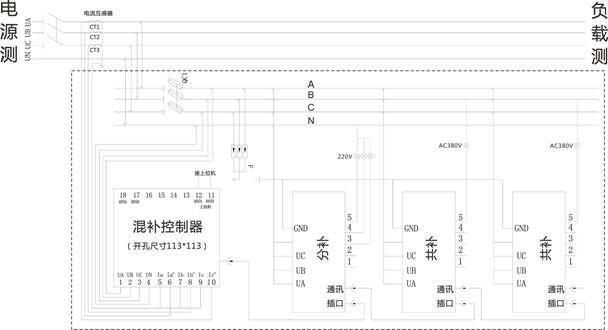

混合無功補償控制器與智能電容器接線圖


混合無功補償控制器與抗諧波電容器接線

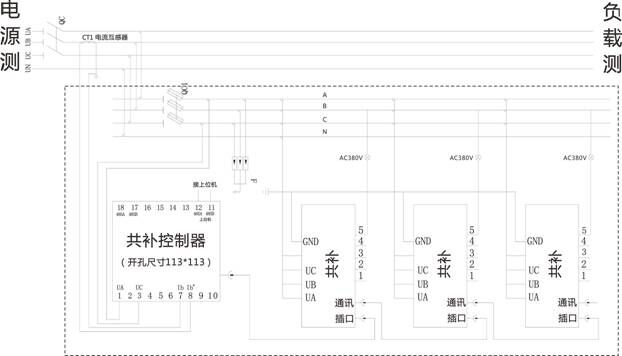

共補無功補償控制器與智能電容器接線圖


共補無功補償控制器與抗諧波電容器接線圖



六、操作與運行

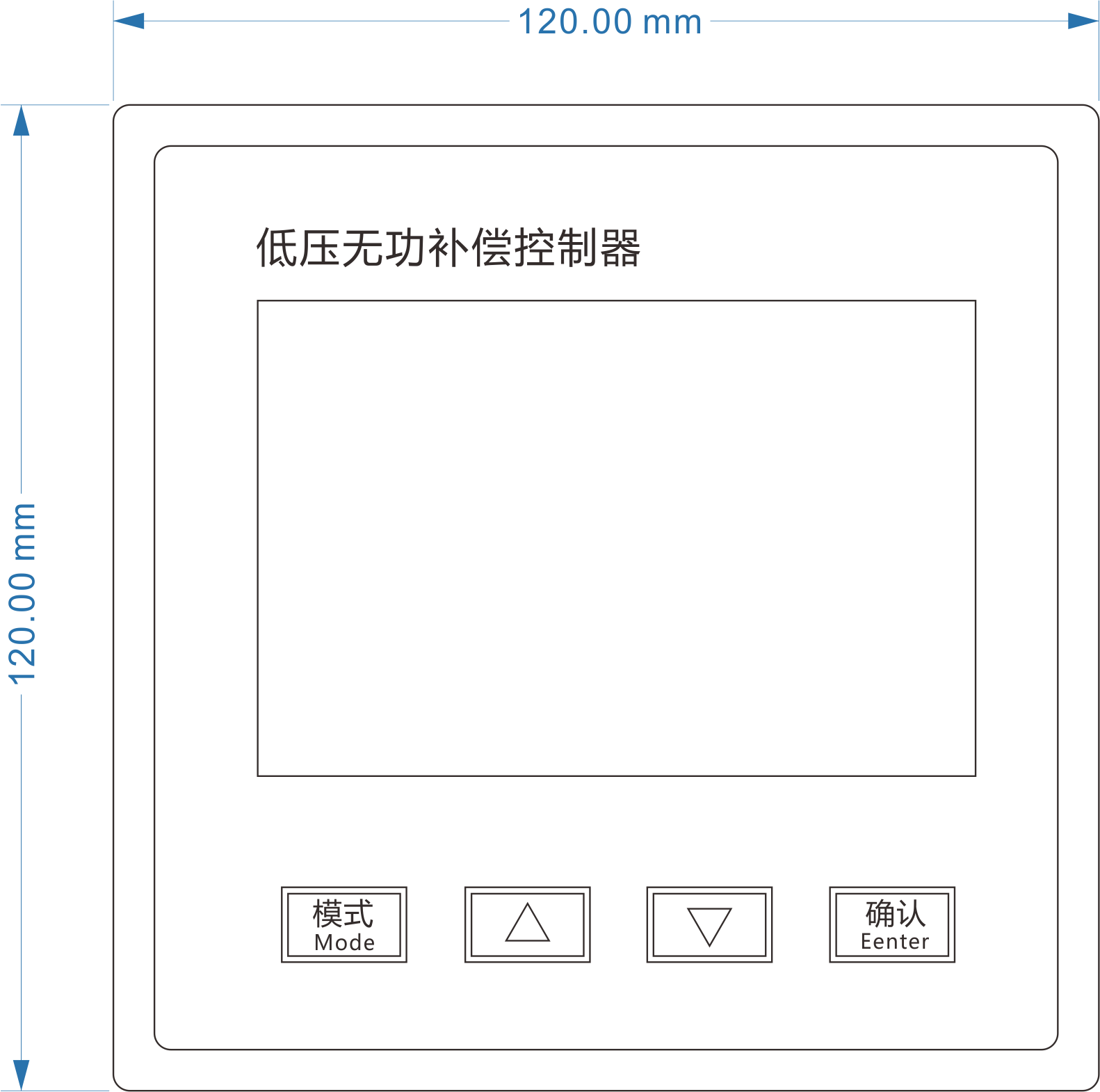

1.鍵盤定義
本控制器配備全中文液晶顯示器,四個觸摸按鍵。液晶顯示器采用中文提示,顯示內容直觀明了。
鍵盤定義如下圖所示。

:“模式”鍵,用于進入模式選擇狀態,用于切換“手/自動”、模擬投切等;
:“向上”鍵,用于參數設置時數字加1及數據界面前翻,自動狀態用于數據界面前翻;手動狀態下用于電容的投入;
:“向下”鍵,用于參數設置時數字減1及數據界面后翻,自動狀態用于數據界面后翻;手動狀態下用于電容的切除;
:“確認”鍵用于參數設置下確認、光標移位,模式切換操作,及對應光標的確認功能。

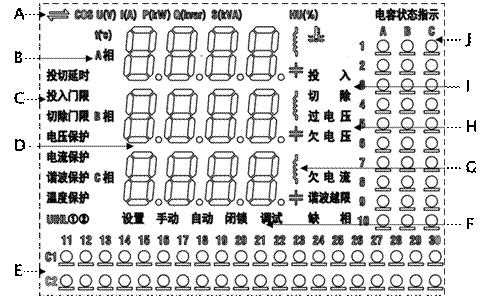

2.主畫面



A:實時顯示數據內容

B:當前顯示數據相

C:設置參數顯示

D:實時數據、設置參數顯示數據區

E:共補電容器顯示狀態

F:功能顯示狀態

G:系統狀態

H:越限故障狀態

I:投入、切除、不平衡顯示狀態

J:分補電容器顯示狀態


3.符號說明

 通信狀態功率因數電流
 有功功率無功功率視在功率
 電壓諧波總畸變率    溫度值       過溫標志
   系統處于欠補狀態      系統處于過補狀態


電容投切狀態,電容投入顯示 ,電容切除顯示


 系統投入或切除電容器時,閃爍5s后不顯示
“過壓保護”:欠壓、過壓保護指示
“諧波保護”:諧波保護指示
“電流保護”:欠流保護指示
“溫度保護”:溫度保護指示
4.運行工況顯示
控制器上電后,按方向鍵可在界面循環翻頁查看實時運行工況,如圖5所示,該畫面顯示系統功率因數。

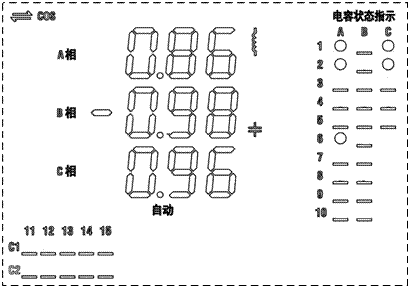

圖5 運行工況顯示


    圖5中,A、B、C三相功率因數分別是0.86,-0.98,0.96;A相處于欠補狀態, B相處于過補狀態, C相處于平衡狀態;共有15臺智能集成電容器處于組網連接狀態,其中有5臺分補,10臺共補;分補電容器第1、2臺的A相和C相處于投入狀態,其余為切除狀態;共補電容器第6臺的第1組處于投入狀態,其余為切除狀態。
5.保護顯示
1、過壓保護:采集電壓高于其設定值,對應電壓顯示閃爍,同時顯示“電壓保護”字樣。
2、欠壓保護:采集電壓低于其設定值,對應電壓顯示閃爍,同時顯示“電壓保護”字樣。
3、欠流保護:采集電流低于其設定值,對應電流閃爍顯示值為0,功率因數顯示為1,同時顯示“電流保護”字樣。
4、諧波保護:采集電壓高于其設定值,對應諧波顯示閃爍,同時顯示“諧波保護”字樣。
5、溫度保護:采集電壓高于其設定值,對應溫度顯示閃爍,同時顯示“溫度保護”字樣。
6.投切控制
投切分為正常投切和模擬投切,當設置為“調試”時,電容不會真正投切,以方便調試。控制器上電初始化狀態為正?!白詣印睜顟B(tài),電容器按照正常流程自動投切。
?“手動”投切
1)在主畫面顯示界面中長按“模式”鍵;

圖7 “自動”模式顯示
2)5秒后,控制器進入“手動”狀態,此狀態進入手動投切模式。

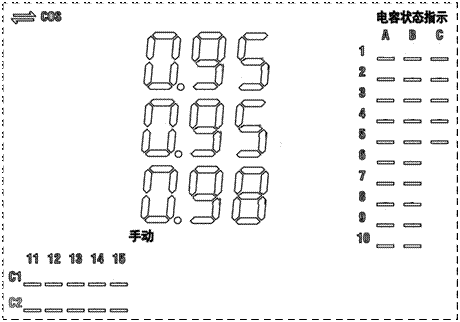

圖8 “手動”狀態顯示(1)

3)按“向上”鍵,分補第1臺A相電容指示顯示“ ”,投入該電容;再按“向下”鍵,切除該電容。


圖9 “手動”狀態顯示(2)
4)再依次按“向上”或“向下”鍵,可順序投入或切除其它電容器。

?“手動調試”投切
在“手動”狀態下按 “確定”鍵切換后,控制器進入“手動調試”狀態;該狀態投切流程與“手動”狀態投切流程相同,只是電容器沒有真正投入。

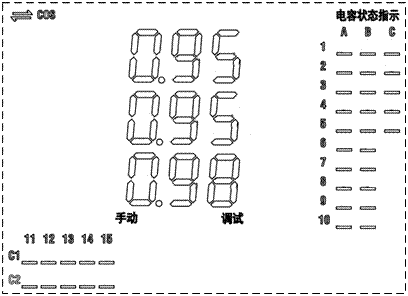

圖10“手動調試”狀態顯示
?“自動調試”投切
在“手動調試”狀態下按 “確定”鍵切換后,控制器進入“自動調試”狀態。該狀態與“自動”狀態投切流程相同,只是電容器沒有真正投入。

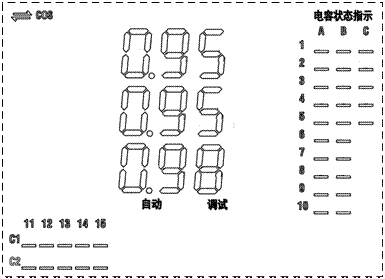

圖11 “自動調試”狀態顯示


?返回“自動”控制狀態
在“手動”、“手動調試”、“自動調試”任一種狀態下長按 “模式”鍵5s后,控制器進入“自動”狀態,如圖7所示。
7.參數設置
在顯示 主畫面中,長按“確定”鍵5秒左右,即可進入參數設置界面,然后按“向上”“向下”方向鍵可循環翻頁,設置不同參數。

參數

默認值

最小值

最大值

注釋

投入

門限

0.95

0.80

1.00

當控制器測量功率因數低于此門限時,自動投入適當電容。

切除

門限

0.99

0.90

-0.81

當控制器測量功率因數高于此門限時,自動切除適當電容。

投入

延時(秒)

10

5

250

功率因數低于投入門限時需要投入電容器組的延時時間。

切除

延時(秒)

5

5

250

功率因數高于切除門限時需要切除電容器組的延時時間。

過壓

保護

(V)

共補450

共補400

共補480

當控制器測量的任何一相母線電壓值超過此值時,將發生過電壓保護告警,逐組切除已投入的電容。

分補260

分補240

分補280

過壓

閉鎖

(V)

共補425

共補380

共補460

當控制器測量的任何一相母線電壓值超過此值時,將發生過電壓閉鎖告警,不允許投入電容器組。

分補245

分補220

分補260

欠壓

保護

(V)

共補300

共補280

共補360

當控制器測量的任何一相母線電壓值低于此值時,將發生欠壓保護告警,逐組切除已投入的電容。

分補173

分補170

分補220

電流

保護

(mA)

100

50

900

當控制器測量的任何一相總柜電流值低于此值時,將發生電流(欠流)保護告警,逐組切除已投入的電容。

諧波

保護

(%)

3

2

60

當控制器測量的任何一相母線電壓諧波總畸變率高于此值時,將發生諧波保護告警,逐組切除已投入的電容。

溫度

保護

(℃)

55

20

80

當環境溫度超過此值時,將發生過溫度越限告警。出廠默認值為55℃。

機號1

0





0電容顯示被控;1電容顯示自控

機號2

0





預留


           表3  參數查詢及設置范圍
下面以“投入門限”設置為例,參數設置方法,設置投入門限為0.95,具體操作步驟如下:
(1)在主畫面顯示功率因數界面中長按“確定”鍵, 5秒鐘后進入參數設置界面,“投入門限”閃爍,表示進入“投入門限”參數設置狀態;
(2)按第一下“確認”鍵,第一位閃爍;
(3)按第二下“確認”鍵,光標閃爍右移一位(第二位閃爍),按“  ”為加,“  ”為減,將位值改為9。
(4)按第三下“確認”鍵,光標閃爍右移一位(第三位閃爍),按“  ”為加,“  ”為減,將位值改為5。
(5)按第四下“確認”鍵,“投入門限”閃爍,該參數設置完成,此時按“  ”進入“切除門限”閃爍,可進行“切除門限”參數的設置。
(6)設置完畢后,長按“確定”鍵即可退出設置狀態。
注意:
某個參數設置完后,如果該參數設置值超過正常設置范圍內,將返回上次設置,本次設置值無效,比如“投入門限”未設置前參數為0.95,如果設置為0.79,由于該參數最小值為0.80,因此本次設置0.79無效,參數還是為0.95。。
所有參數出廠時均按默認值設置,請按實際要求進行更改。
產品概述
低壓無功補償控制器(簡稱控制器)是本公司在吸收了國內外多個無功自動補償控制器技術的基礎上研發出來的新一代產品,款式新,功能全,安裝使用靈活,全中文液晶菜單,操作方便。
控制器采用RS-485通訊與本公司生產的智能集成電力電容器連接,集成化程度高,外形美觀大方,通用儀表尺寸,安裝方便,接線極為簡單,能大大提高整柜生產效率,整體提升產品質量。

產品型號



二.功能特點

1.顯示功能

1)采用中文液晶顯示方式,最多可顯示30臺智能集成電容器狀態,可顯示各種運行參數和設置參數。
2)采用觸摸按鍵方式,美觀大方。
2.參數設置功能
1)過壓保護、過壓閉鎖、欠壓保護、欠流保護、諧波保護、溫度保護等保護定值的設置;
2)延時時間、投入、切除門限等投切限值的設置;
3.測量功能
1)取樣互感器極性自動判別,接入時無需考慮極性要求;
2)配電電壓、電流、功率因數、有功功率、無功功率、諧波測量。
4.控制功能
1)自動、手動控制智能電容器的投切。自動控制時,根據受控物理量-功率因數進行投切;
2)智能電容器循環投切;
3)最多可同時控制30臺智能集成電力電容器。
5.保護功能
配電系統諧波保護、過電壓保護、過電壓閉鎖、欠電壓保護、缺相保護、欠流保護、溫度保護。
6.信號功能
1)各臺智能電容器投運、退運狀態信號顯示;
2)配電參數越限信號(過壓、欠壓、欠流、諧波等)顯示;
3)智能電容器故障顯示。

三、使用環境

工作溫度:-20℃-60℃

相對濕度:≤90%(20℃)
大氣壓力:79.5-106.5kpa
海拔高度:≤3000m
防護等級:   IP30-面板IP40
安裝環境:   戶內
無易燃易爆的介質存在,無導電塵埃及腐蝕性氣體存在。

四、技術參數

1.電源條件
工作電壓:交流220V(分補)或380V(共補)
電壓偏差:±20%
取樣電流:≤5A
功率消耗:<5W
額定頻率:50Hz±5%
輸入阻抗:≤0.2Ω
2.測量精度
電    壓:≤±1%(在80%~120%額定電壓范圍內);
電    流:≤±1.0%(在10%~100%額定電流范圍內);
功率因數:≤±1.5%
無功功率:≤±2%
溫    度:≤1℃
靈 敏 度:≤200mA
3.輸出方式
RS485通訊,控制本公司智能集成電容器。
組網臺數:YD-9CKZ-100可以連接30臺共補電容器;
YD-9CKH-100可以連接分補≤10臺,總臺數(共補+分補)≤30臺;
4.執行標準:JB/T9663-2013   無功功率自動補償控制器

五、安裝與接線

1.安裝
在屏柜上開113*113mm的方孔,將本產品從屏前推入方孔內,把配給的緊固件插入安裝槽中,上緊螺絲即可固定在屏上。





2.電氣接線
表1混補控制器接線端子排列





18

17

16

15

14

13

12

11





485A

電容

485B

電容

485A

預留

485B

預留

1

2

3

4

5

6

7

8

9

10

UA

UB

UC

UN




表2共補控制器接線端子排列





18

17

16

15

14

13

12

11





485A

預留

485B

預留

1

2

3

4

5

6

7

8

9

10

UA

UC

485B

電容

485A

電容


注:
表1中  1:UA、UB、UC、UN為電壓采樣信號;
2: 為電流采樣信號;
表2中  1:UA、UC為電壓采樣信號;
2:  為電流采樣信號;
電流采樣信號取自于總進線柜,不得取自電容柜;預留485A、485B通訊端子為與上位機、主站連接通信;485A、485B可以使用數據線連接方式和智能集成電容器通信;共補如果電流取樣為A相,這時電壓取樣為B相、C相;如果電流取樣為C相,這時電壓取樣為A相、B相。


連接電纜要求
1.電壓回路:額定電壓1KV,1.5平方毫米銅導線;
2.電流回路:額定電壓1KV,2.5平方毫米銅導線;
電氣接線圖:


混合無功補償控制器與智能電容器接線圖


混合無功補償控制器與抗諧波電容器接線

共補無功補償控制器與智能電容器接線圖


共補無功補償控制器與抗諧波電容器接線圖



六、操作與運行

1.鍵盤定義
本控制器配備全中文液晶顯示器,四個觸摸按鍵。液晶顯示器采用中文提示,顯示內容直觀明了。
鍵盤定義如下圖所示。

:“模式”鍵,用于進入模式選擇狀態,用于切換“手/自動”、模擬投切等;
:“向上”鍵,用于參數設置時數字加1及數據界面前翻,自動狀態用于數據界面前翻;手動狀態下用于電容的投入;
:“向下”鍵,用于參數設置時數字減1及數據界面后翻,自動狀態用于數據界面后翻;手動狀態下用于電容的切除;
:“確認”鍵用于參數設置下確認、光標移位,模式切換操作,及對應光標的確認功能。
2.主畫面



A:實時顯示數據內容

B:當前顯示數據相

C:設置參數顯示

D:實時數據、設置參數顯示數據區

E:共補電容器顯示狀態

F:功能顯示狀態

G:系統狀態

H:越限故障狀態

I:投入、切除、不平衡顯示狀態

J:分補電容器顯示狀態


3.符號說明

 通信狀態功率因數電流
 有功功率無功功率視在功率
 電壓諧波總畸變率    溫度值       過溫標志
   系統處于欠補狀態      系統處于過補狀態


電容投切狀態,電容投入顯示 ,電容切除顯示


 系統投入或切除電容器時,閃爍5s后不顯示
“過壓保護”:欠壓、過壓保護指示
“諧波保護”:諧波保護指示
“電流保護”:欠流保護指示
“溫度保護”:溫度保護指示
4.運行工況顯示
控制器上電后,按方向鍵可在界面循環翻頁查看實時運行工況,如圖5所示,該畫面顯示系統功率因數。

圖5 運行工況顯示


    圖5中,A、B、C三相功率因數分別是0.86,-0.98,0.96;A相處于欠補狀態, B相處于過補狀態, C相處于平衡狀態;共有15臺智能集成電容器處于組網連接狀態,其中有5臺分補,10臺共補;分補電容器第1、2臺的A相和C相處于投入狀態,其余為切除狀態;共補電容器第6臺的第1組處于投入狀態,其余為切除狀態。
5.保護顯示
1、過壓保護:采集電壓高于其設定值,對應電壓顯示閃爍,同時顯示“電壓保護”字樣。
2、欠壓保護:采集電壓低于其設定值,對應電壓顯示閃爍,同時顯示“電壓保護”字樣。
3、欠流保護:采集電流低于其設定值,對應電流閃爍顯示值為0,功率因數顯示為1,同時顯示“電流保護”字樣。
4、諧波保護:采集電壓高于其設定值,對應諧波顯示閃爍,同時顯示“諧波保護”字樣。
5、溫度保護:采集電壓高于其設定值,對應溫度顯示閃爍,同時顯示“溫度保護”字樣。
6.投切控制
投切分為正常投切和模擬投切,當設置為“調試”時,電容不會真正投切,以方便調試??刂破魃想姵跏蓟癄顟B(tài)為正?!白詣印睜顟B(tài),電容器按照正常流程自動投切。
?“手動”投切
1)在主畫面顯示界面中長按“模式”鍵;

圖7 “自動”模式顯示
2)5秒后,控制器進入“手動”狀態,此狀態進入手動投切模式。


圖8 “手動”狀態顯示(1)

3)按“向上”鍵,分補第1臺A相電容指示顯示“ ”,投入該電容;再按“向下”鍵,切除該電容。


圖9 “手動”狀態顯示(2)
4)再依次按“向上”或“向下”鍵,可順序投入或切除其它電容器。

?“手動調試”投切
在“手動”狀態下按 “確定”鍵切換后,控制器進入“手動調試”狀態;該狀態投切流程與“手動”狀態投切流程相同,只是電容器沒有真正投入。

圖10“手動調試”狀態顯示
?“自動調試”投切
在“手動調試”狀態下按 “確定”鍵切換后,控制器進入“自動調試”狀態。該狀態與“自動”狀態投切流程相同,只是電容器沒有真正投入。

圖11 “自動調試”狀態顯示


?返回“自動”控制狀態
在“手動”、“手動調試”、“自動調試”任一種狀態下長按 “模式”鍵5s后,控制器進入“自動”狀態,如圖7所示。
7.參數設置
在顯示 主畫面中,長按“確定”鍵5秒左右,即可進入參數設置界面,然后按“向上”“向下”方向鍵可循環翻頁,設置不同參數。

參數

默認值

最小值

最大值

注釋

投入

門限

0.95

0.80

1.00

當控制器測量功率因數低于此門限時,自動投入適當電容。

切除

門限

0.99

0.90

-0.81

當控制器測量功率因數高于此門限時,自動切除適當電容。

投入

延時()

10

5

250

功率因數低于投入門限時需要投入電容器組的延時時間。

切除

延時()

5

5

250

功率因數高于切除門限時需要切除電容器組的延時時間。

過壓

保護

(V)

共補450

共補400

共補480

當控制器測量的任何一相母線電壓值超過此值時,將發生過電壓保護告警,逐組切除已投入的電容。

分補260

分補240

分補280

過壓

閉鎖

(V)

共補425

共補380

共補460

當控制器測量的任何一相母線電壓值超過此值時,將發生過電壓閉鎖告警,不允許投入電容器組。

分補245

分補220

分補260

欠壓

保護

(V)

共補300

共補280

共補360

當控制器測量的任何一相母線電壓值低于此值時,將發生欠壓保護告警,逐組切除已投入的電容。

分補173

分補170

分補220

電流

保護

(mA)

100

50

900

當控制器測量的任何一相總柜電流值低于此值時,將發生電流(欠流)保護告警,逐組切除已投入的電容。

諧波

保護

(%)

3

2

60

當控制器測量的任何一相母線電壓諧波總畸變率高于此值時,將發生諧波保護告警,逐組切除已投入的電容。

溫度

保護

()

55

20

80

當環境溫度超過此值時,將發生過溫度越限告警。出廠默認值為55℃。

機號1

0





0電容顯示被控;1電容顯示自控

機號2

0





預留


           表3  參數查詢及設置范圍
下面以“投入門限”設置為例,參數設置方法,設置投入門限為0.95,具體操作步驟如下:
(1)在主畫面顯示功率因數界面中長按“確定”鍵, 5秒鐘后進入參數設置界面,“投入門限”閃爍,表示進入“投入門限”參數設置狀態;
(2)按第一下“確認”鍵,第一位閃爍;
(3)按第二下“確認”鍵,光標閃爍右移一位(第二位閃爍),按“  ”為加,“  ”為減,將位值改為9。
(4)按第三下“確認”鍵,光標閃爍右移一位(第三位閃爍),按“  ”為加,“  ”為減,將位值改為5。
(5)按第四下“確認”鍵,“投入門限”閃爍,該參數設置完成,此時按“  ”進入“切除門限”閃爍,可進行“切除門限”參數的設置。
(6)設置完畢后,長按“確定”鍵即可退出設置狀態。
注意:
某個參數設置完后,如果該參數設置值超過正常設置范圍內,將返回上次設置,本次設置值無效,比如“投入門限”未設置前參數為0.95,如果設置為0.79,由于該參數最小值為0.80,因此本次設置0.79無效,參數還是為0.95。。
所有參數出廠時均按默認值設置,請按實際要求進行更改。

七、系統調試

依據圖紙確認接線無誤后,給系統上電,暫不送取樣電流。
1.查看參數測量是否正常,有沒有越限告警(此時會有電流保護)。
2.查看通訊:將智能電容器的顯示界面調至顯示I-d處,觀察每臺智能電容器的通訊地址,地址會出現重復的現象,此時開始自動分配通訊地址,會不斷變化,一般經過5分鐘左右會完成通訊地址的自動分配。網絡中的通訊地址沒有重復即可。此時查看智能電容器的JH值,會從“1”分配到最后。這時組網通訊完成,系統有N臺電容器,那么在控制器上顯示N臺電容器。
3.調試試驗
3.1“模擬投切”試驗
(1)長按“模式”鍵,使控制器進入“手動”狀態,點“確認”鍵,可在“手動調試”和“自動調試”狀態進行切換,兩者區別:“手動調試”需選擇電容器逐個投切,“自動調試”時根據系統狀態(欠補或過補)電容器自動逐個投切逐個投切。
(2)在控制器上手動投切電容,則電容器面板上的電容狀態指示燈或電容器對應在電容投切狀態指示器上的指示燈,會自動給出相應的狀態。燈亮,表示投入;燈滅,表示切除。說明:由于電容沒有真正投入,因此外接指示燈不會亮。
3.2“正常投切”試驗
(1)上電后,控制器將進入“自動”狀態;
(2)給控制器送取樣電流(≤5A),并給出一定相位角差,使得控制器功率因數測量值低于“投入門限”。投切延時到后,將有電容投入,且智能電容器面板上的狀態指示燈、控制器上對應指示燈、外接指示燈均亮起。
(3)調整控制器取樣電流的相位角差,使控制器采集到功率因數測量值高于“切除門限”。此時控制器自動切除已投入的電容器,切除后智能電容器面板上的狀態指示燈、控制器上狀態指示燈、外接指示燈均熄滅,試驗結束。
八、常見現象分析

常見現象

原因分析及處理方法

電容檢測不到

數據線沒有插好,請重新檢查接線。

電流測量不對

控制器顯示總柜一次電流互感器的二次側電流,用鉗形表檢查總柜一次電流互感器是否有電流輸出。

PF值、無功功率顯示負值或與實際不符

1)顯示值為負表示系統處于過補狀態。

2)顯示值與實際值不符應檢查取樣電流信號和取樣電壓信號的相序是否一一對應。

系統為欠補償狀態,電容器不能投入

按以下步驟確定原因:

1)確定功率因數低于投入門限,系統為欠補償;

2)確定沒有發生越限和故障;

3)計算投入電容器是否會導致過補,由于裝置以無功功率為投切物理量,如果投入電容器會導致系統過補,則電容器不會投入。

白天補償正常,而晚上達不到理想的補償效果

原因可能為本地區晚上用電少,當電容器投入時,會造成系統過補,造成補償達不到理想的效果。


九、售后服務

非常感謝您購買本公司的產品,讓我們有機會向您提供優質的服務.為了使我們的服務讓你您更滿意,在購買后請認真閱讀此說明書;

   1.保質期
    產品自發貨日起一年內,在用戶遵守說明書規定要求,且不要拆開的條件下,若質量有問題,我公司負責免費維修,一年后公司提供有償保修.本條款若有合同時以合同約定為準.


 維護保養提示
1.受運輸震動影響,螺絲可能會松動;產品通電前,必須將所有接線端子再緊固一遍。
2.電纜接頭受電流熱效應的影響,其微觀結構有可能變化,會影響螺絲的松緊程度;產品投運一個月后,必須將所有接線端子重復緊固一遍。


歡迎來到我們的網站!請以下列形式隨時發送您的信息并詢問我們,我們會盡快與您聯系并提供相應的服務。

ZK-9CK-200低壓控制器

更多

9CK系列智能電容器控制器

更多

9CK系列低壓無功控制器

更多
